Место происхождения:
Китай
Фирменное наименование:
JFOPT
Номер модели:
MPO/P (F) - MPO/P (F) - 12F-OM3-3,0-LSZH-SL-B-1M
Свяжитесь мы

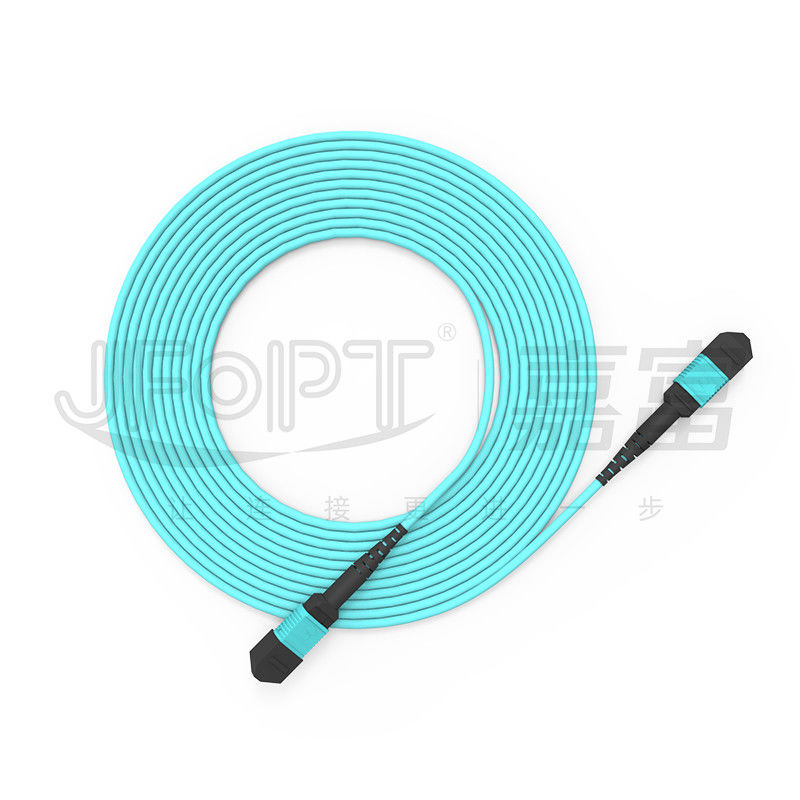

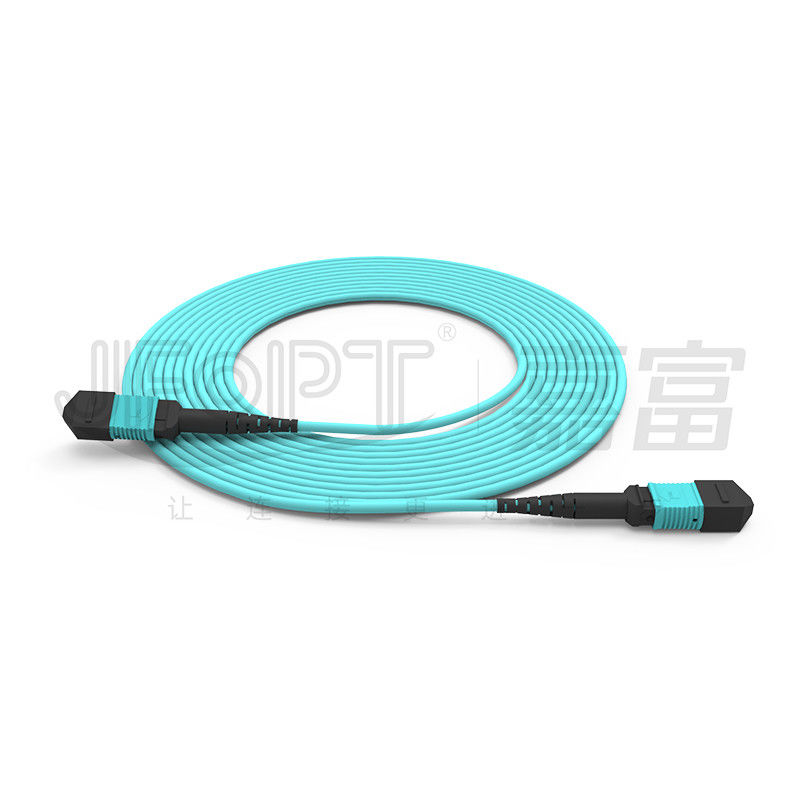

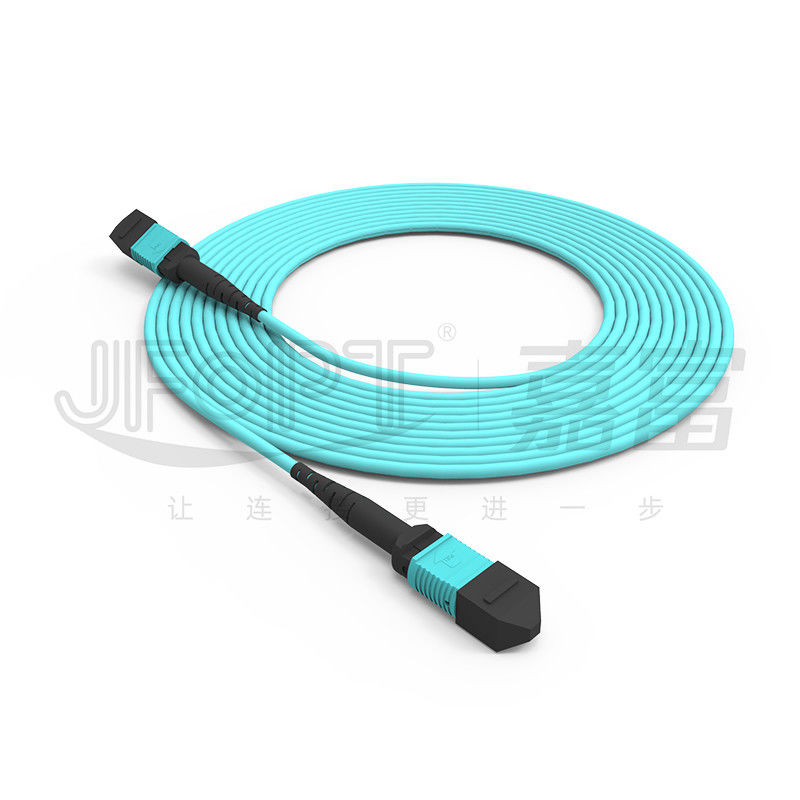

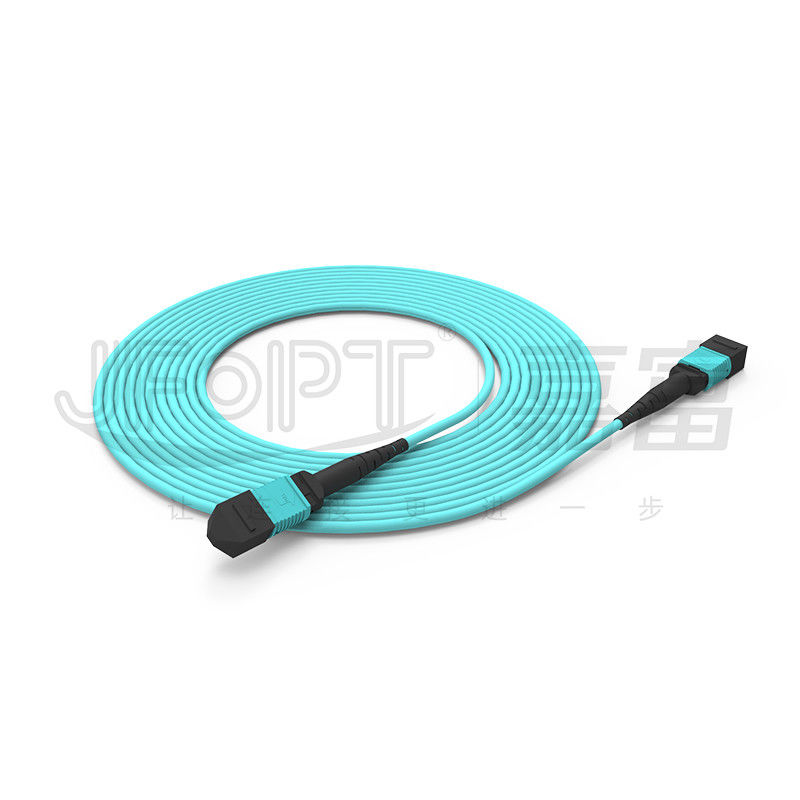

12 - полярностей b aqua кабеля мультимодная 50/125 3.0mm LSZH хобота ядра MPO
Кабель хобота MPO-MPO соединительный кабель оптического волокна высокой плотности. Свой ferrule MT сделан из смолы, с превосходными стабильностью и надежностью, обеспечивающ над 500 matings. Кабели хобота JFOPT MPO сделаны с высококачественными оптическими кабелями, предлагая низкое представление передачи вносимой потери. Спасибо их главные материалы куртки aramid и кабеля, они также имеют лучшие прочность на растяжение и стабильность температуры. Кабели хобота проходят процессы множественного неукоснительного качества испытывая для обеспечения что они соотвествует самые высококачественные. Мы обеспечиваем подгонянные обслуживания с различными длинами и типами кабеля для того чтобы отвечать ваши специфические потребностямы. Дополнительно, мы предлагаем всесторонние пре-продажи и послепродажные обслуживания и службу технической поддержки для обеспечения вашего удовлетворения.
* особенности
|
①соединение 12 волокон |
②Сделанный с загиб-нечувствительным волокном OM3 улучшить стабильность передачи |
||||
|
|
|
||||
|
③Высококачественный и малопотертый ferrule мульти-ядра MT |
④100% прекращенное и испытанное для обеспечения представления передачи |
||||
|
|
|
||||
|
⑤Соответствующий для проводки высокой плотности |
⑥Более быстрая установка, уменьшая рабочее время |
||||
|
|
|
||||
* применения
привязывать центра 1.Data
Системы оптической связи 2.40G/100G, модули QSFP оптически
3.Fiber оптические системы коммуникаций, сети кабельного телевидения, телекоммуникационные сети
сети зоны 4.Local (LANs), сети широкого пространства (WANs), FTTx
* параметры соединителя MPO/MTP
|
Тип соединителя |
Вносимая потеря |
Потеря возвращения |
|||
|
Типичный |
Максимум |
||||
|
Соединитель MPO |
Стандарт SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM малопотертый |
0.1dB |
0.35dB |
|||
|
Стандарт MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM малопотертый |
0.1dB |
0.35dB |
|||
|
Соединитель MTP |
Стандарт SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM малопотертый |
0.12dB |
0.25dB |
|||
|
Стандарт MM |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM малопотертый |
0.12dB |
0.25dB |
|||
|
Мужской/женский |
Мужчина: с Pin, женщина: без Pin |
||||
* геометрические параметры 3D (опционные)
|
Детали |
Макс |
Минута |
||
|
Радиус погнутости (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Угол (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (ПК) |
0,2 |
-0,2 |
||
|
Радиус погнутости оптически ядра (mm) |
- |
1 |
||
|
Высота волокна (nm) |
3500 |
1000 |
||
|
Разница в высоты смежного волокна (nm) |
500 |
N/A |
||
|
Максимальное отрицательное копланарное (nm) |
300 |
N/A |
||
* варианты цвета соединителя
|
Соединитель MPO |
||||
|
Одиночный режим |
Зеленый цвет |
Желтый цвет |
||
|
Сошлите на номер PANTONE 2270C цвета |
Сошлите на номер PANTONE 100C цвета |
|||
|
|
|
|||
|
Мультимодный |
Беж |
Aqua |
||
|
Сошлите на номер PANTONE 7534C цвета |
Сошлите на номер PANTONE 2226C цвета |
|||
|
|
|
|||
|
Фиолет |
- |
|||
|
Сошлите на номер PANTONE 7641C цвета |
||||
|
|
||||
|
Соединитель MTP |
||||
|
Одиночный режим |
Зеленый цвет |
Желтый цвет |
||
|
Сошлите на номер PANTONE 346C цвета |
Сошлите на номер PANTONE 106C цвета |
|||
|
|
|
|||
|
Мультимодный |
Беж |
Черный |
||
|
Сошлите на номер PANTONE 7534U цвета |
Сошлите на черноту 6C номера PANTONE цвета |
|||
|
|
|
|||
|
Aqua |
Фиолет Heather |
|||
|
Сошлите на номер PANTONE 310C цвета |
Сошлите на номер PANTONE 1905C цвета |
|||
|
|
|
|||
|
Фиолет Munsell |
Маджента |
|||
|
Сошлите на номер PANTONE 2587C цвета |
Сошлите на номер PANTONE 208C цвета |
|||
|
|
|
|||
|
Светло-зеленый |
|
|||
|
Сошлите на номер PANTONE 375C цвета |
||||
|
|
||||
* параметры оптического кабеля
|
Деталь |
Параметр |
|||
|
Тип волокна |
Опционное G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Отсчет волокна |
Опционное 8/12/16/24 |
|||
|
Элемент подкрепления |
Пряжа Aramid |
|||
|
Наружный материал оболочки |
Опционное LSZH/PVC/TPU |
|||
|
Наружный диаметр оболочки |
3.0mm |
|||
|
Наружный цвет оболочки |
Выполненный на заказ |
|||
|
Максимальная прочность на растяжение (долгосрочная) |
80N |
|||
|
Максимальная прочность на растяжение (недолгосрочная) |
150N |
|||
|
Максимальное сопротивление толкотни (долгосрочное) |
100N/cm |
|||
|
Максимальное сопротивление толкотни (недолгосрочное) |
500N/cm |
|||
|
Минимальный радиус загиба (динамика) |
20D |
|||
|
Минимальный радиус загиба (статический) |
10D |
|||
|
Рабочая температура |
-20~60℃ |
|||
|
Температура хранения |
-20~60℃ |
|||
|
Retardance пламени |
Опционное OFN/OFNR/OFNP |
|||
* варианты ботинка
|
Ботинок MPO |
||||
|
Тип |
Спецификация |
Применимый кабель |
Изображение |
Чертежи |
|
Круглый ботинок |
длина 33mm 3,0 ботинок |
3.0/3.2 |
|
|
|
длина 17mm 3,0 ботинок |
3.0/3.2 |
|
|
|
|
длина 33mm 4,0 ботинок |
3.8/4.0 |
|
|
|
|
Квадратный ботинок |
длина 25mm 3,0 ботинок |
3.0/3.2 |
|
|
|
длина 17mm 4,0 ботинок |
3.8/4.0 |
|
|
|
|
Ботинок ленточного кабеля |
длина 22mm ботинка 2.5*5.0 |
2.5*5.0 |
|
|
|
Обнаженный ботинок волокна ленты |
Обнаженная длина 19mm ботинка волокна ленты |
Обнаженное волокно ленты |
|
|
|
Плата тяги |
Универсалия для всех ботинок |
Универсалия |
|
|
|
Тип ботинка MTP |
||||
|
Тип |
Спецификация |
Применимый кабель |
Изображение |
Чертежи |
|
Круглый ботинок |
длина 33.2mm 2,0 ботинок |
2,0 |
|
|
|
длина 33.2mm 3,0 ботинок |
2.5/3.0 |
|
|
|
|
длина 16mm 3,0 ботинок |
3,0 |
|
|
|
|
3,0 bendable длины 33.6mm ботинка |
3,0 |
|
|
|
|
длина 33.2mm 3,6 ботинок |
3,6 |
|
|
|
|
длина 16mm 3,6 ботинок |
3,6 |
|
|
|
|
3,6 bendable длины 33.6mm ботинка |
3,6 |
|
|
|
|
длина 33.2mm 4,5 ботинок |
4.0/4.5 |
|
|
|
|
длина 33.2mm 5,5 ботинок |
5.0/5.5 |
|
|
|
|
Ботинок кабеля |
длина 33.2mm ботинка 3.0*6.0 |
3.0*6.0 |
|
|
|
длина 21.3mm ботинка 2.5*5.0 |
2.5*5.0 |
|
|
|
|
Обнаженный ботинок волокна ленты |
Обнаженная длина 19mm ботинка волокна ленты |
Обнаженное волокно ленты |
|
|
|
Плата нажима |
Универсалия для всех ботинок |
Универсалия |
|
|
* выбор полярности
|
гибкий провод 12F |
||||
|
|
||||
|
гибкий провод 24F |
||||
|
|
* упаковка продукта
|
|
|
|
Сгущенная противостатическая сумка |
Сгущенная коробка |
* прочность фабрики
|
Профессиональный: JFOPT фокусирует на продукции прыгунов MPO на больше чем 10 лет. С профессиональной технологией и полным набором первоклассного оборудования бренда (SUMIX/JRG/OPTOTEST), оно может произвести высококачественных, высокопроизводительных прыгунов MPO. |
|
||||
|
Производственная мощность: JFOPT имеет 5 производственных линий MPO, позволяющ быстрой и эффективной продукции большое количество кабелей хобота MPO соотвествовать покупательские спросы. |
|
||||
|
QC: JFOPT снабжает строгую проверку качества на каждом шаге, от сырья к продукции. Мы проводим профессиональные качественные осмотры и контроль, включая испытание интерферометра 3D 100%, испытывать вносимой потери, и осмотр конечной грани, обеспечить качество продукции. |
|
||||
|
Устанавливать стандарты: JFOPT может сформулировать и строго снабдить стандарты продукции прыгуна MPO согласно потребностям пользователя обеспечить последовательность продукта и стабильность представления. |
|
||||
|
Технологическое нововведение: JFOPT фокусирует на технологическом нововведении и имеет профессиональную команду НИОКР непрерывно для того чтобы начинать прыгунов MPO с более предварительными функциями и высоким классом исполнения. |
|
||||
|
Обслуживание и служба технической поддержки: JFOPT обеспечивает всесторонние пре-продажи и послепродажные обслуживания, включая технические консультацию, рекомендацию продукта, обслуживание после-продаж, etc., отвечать потребностямы клиента и обеспечить удолетворение потребностей клиента. |
|
||||
* частый Q&A
вопросы 1.What должны быть обращены внимание подгоняя прыгунов MPO?
Длина прыгуна MPO/материал кабеля/тип волокна и количество ядров/мужчины соединителя/стандарта женских/вставки потери/цвета/ярлыка и других подгонянных требований.
2.How делает нашего прыгуна MPO обеспечить стабилизированные параметры?
Прыгун 100% MPO JFOPT прошел тест взаимодействия 3D и 100% прошло тест потери возвращения ввода для обеспечения стабилизированных параметров.
время выполнения 3.Our?
Мы можем произвести соединители 30000+ MPO в месяц, который может полно гарантировать вашу быструю пересылку.
4.What другие продукты MPO производные мы делают?
Мы можем также произвести продукты MPO родственные как кроссовый провод перехода connector/MT автомата защити цепи /MPO attenuator/MPO MPO мужчин-к-женский.
