Место происхождения:
Китай
Фирменное наименование:
JFOPT
Номер модели:
MPO/P (f) - LC/U 12F OM3 3,0 LSZH SL b 1M
Свяжитесь мы

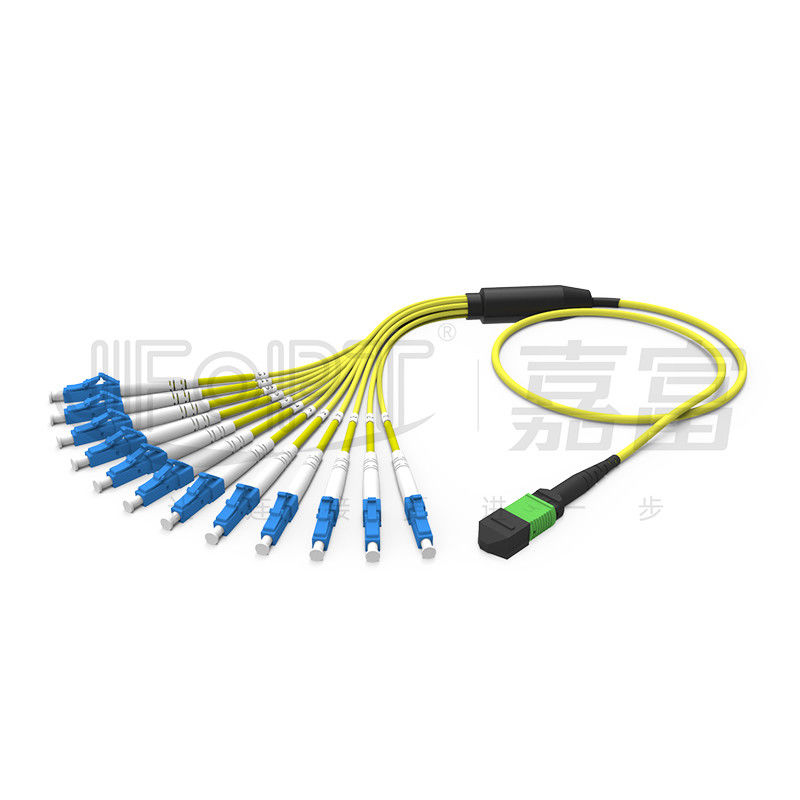

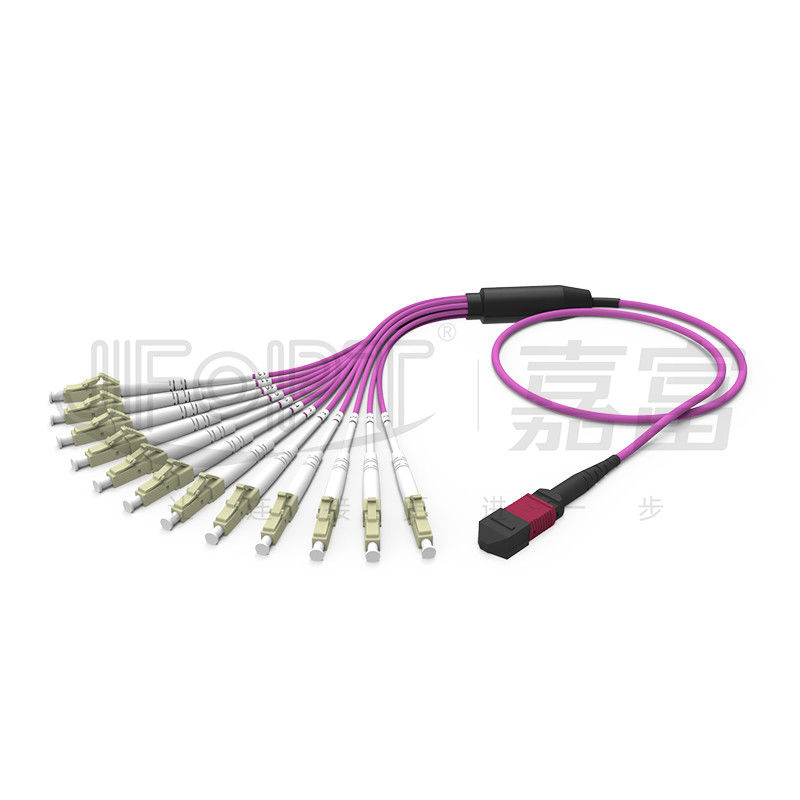

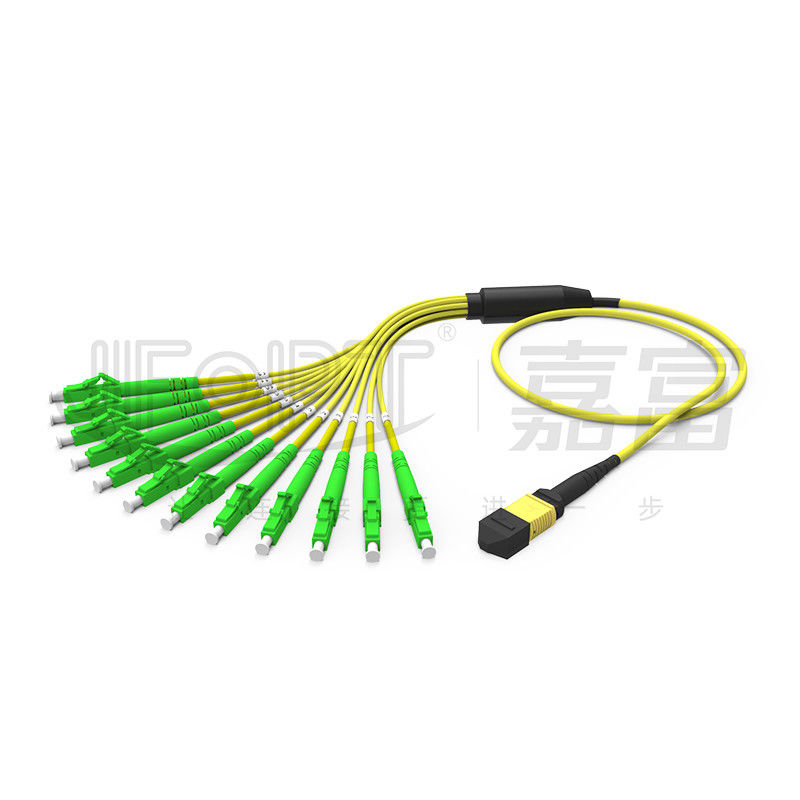

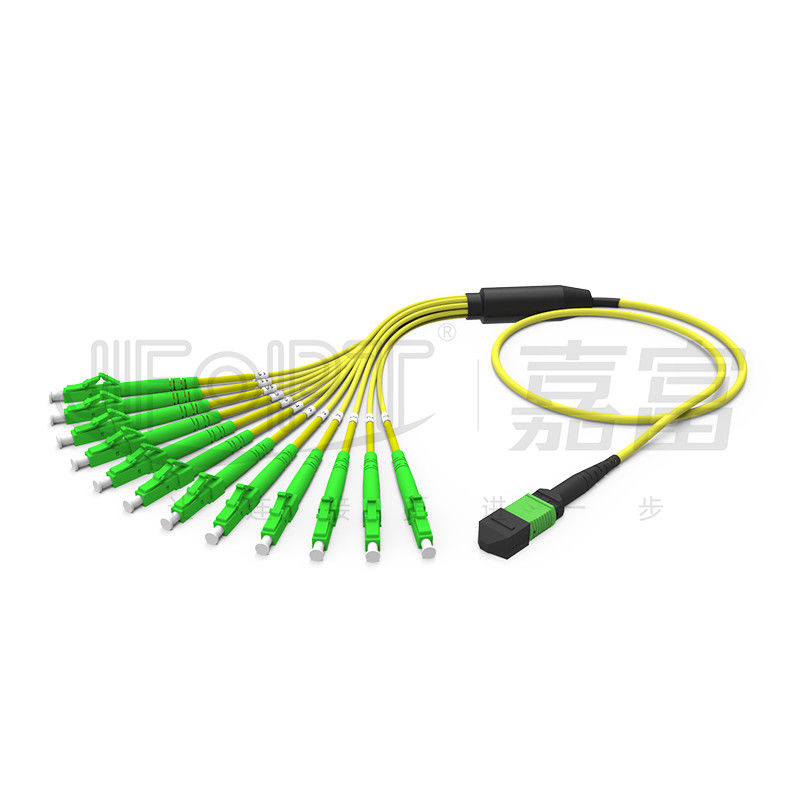

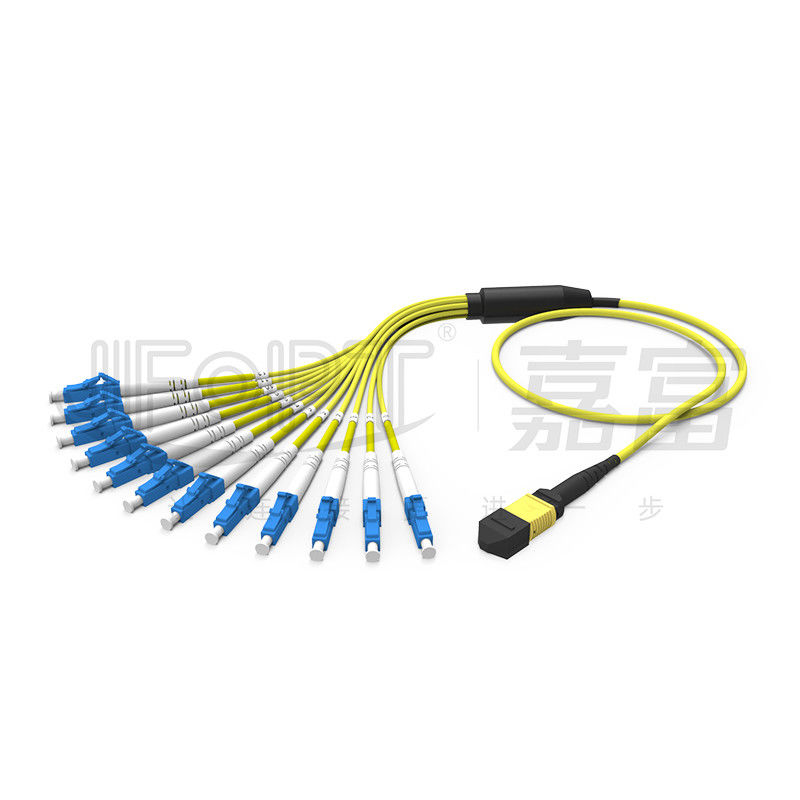

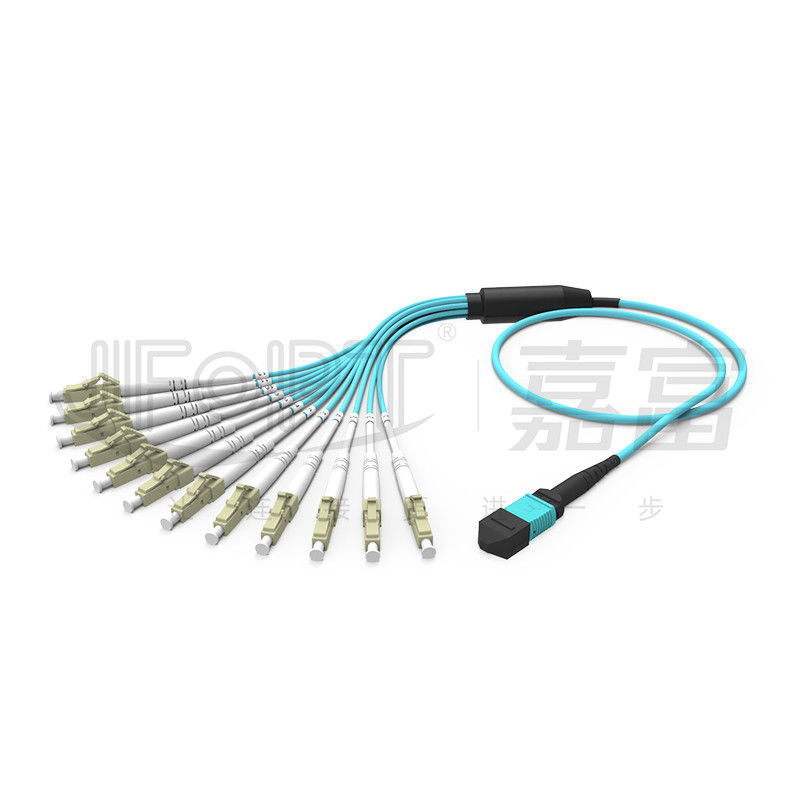

Гибкий провод ветви краткости MPO-LC/SC/FC/ST - 12 волокна MPO - полярностей b Aqua кабеля мультимодная 50/125 3.0mm LSZH проламывания дуплекса MPO LC
Прыгуны волокна ветви MPO/MTP конструированы для того чтобы преобразовать соединитель мульти-волокна MPO/MTP в соединители одно-волокна LC/SC/FC/ST используя разветвляя структуру. Она широко использована в окружающих средах оптического волокна высокой плотности интегрированных как центр данных. Прыгуны волокна ветви JFOPT MPO/MTP сделаны с высококачественным волокном из ведущих брендов как Corning и стекловолокно Yangtze, так же, как высококачественными ferrules MT и керамических. Подгонянные разветвляя структуры обеспечивают долгосрочную стабилизированную передачу данных. JFOPT может обеспечить различные варианты изготовления на заказ как типы соединителя, длины кабеля, длины ветви, материалы и диаметры ветви, разветвляя отсчеты и полярность волокна, и цвета кабеля для того чтобы соотвествовать различные связывая проволокой.
* особенности
|
①12 схема дуплексного телеграфирования волокна MPO-LC
|
②Сделанный с загиб-нечувствительным волокном OM3 улучшить стабильность передачи
|
|
|
|
③Высококачественные малопотертые ferrules MT multifiber и малопотертые керамические ferrules
|
④Использует наградное волокно от ведущих брендов как Corning и стекловолокно Yangtze
|
|
|
|
⑤Доступный в различных разветвляя структурах как трубки furcation 0.9mm/2.0mm/3.0mm
|
⑥Высокая плотность привязывая, сохраняя космос
|
|
|
|
⑦Легкая и помогающая экономить время установка
|
-
|
|
-
|
* применения
привязывать центра 1.Data
Системы оптической связи 2.40G/100G
3.Fiber оптические системы коммуникаций, сети кабельного телевидения, сети телекоммуникаций
сети зоны 4.Local (LANs), сети широкого пространства (WANs), FTTx
* параметры соединителя MPO/MTP
|
Тип соединителя |
Вносимая потеря |
Потеря возвращения |
|||
|
Типичный |
Максимум |
||||
|
Соединитель MPO |
Стандарт SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM малопотертый |
0.1dB |
0.35dB |
|||
|
Стандарт MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM малопотертый |
0.1dB |
0.35dB |
|||
|
Соединитель MTP |
Стандарт SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM малопотертый |
0.12dB |
0.25dB |
|||
|
Стандарт MM |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM малопотертый |
0.12dB |
0.25dB |
|||
|
Мужской/женский |
Мужчина: с Pin, женщина: без Pin |
||||
* параметры соединителя SC/LC/FC/ST
|
Тип соединителя |
Вносимая потеря |
Потеря возвращения |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
MM |
≤0.3dB |
UPC≥25dB |
|
* геометрические параметры MPO/MTP 3D
|
Детали |
Макс |
Минута |
||
|
Радиус погнутости (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Угол (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (ПК) |
0,2 |
-0,2 |
||
|
Радиус погнутости оптически ядра (mm) |
- |
1 |
||
|
Высота волокна (nm) |
3500 |
1000 |
||
|
Разница в высоты смежного волокна (nm) |
500 |
N/A |
||
|
Максимальное отрицательное копланарное (nm) |
300 |
N/A |
||
* геометрические параметры SC/LC/FC/ST 3D (опционные)
|
Детали |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Радиус погнутости (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Смещение вершины (μm) |
≤50 |
≤30 |
||||
|
Отжатое волокно (nm) |
±100 |
|||||
|
Отступление угла (°) |
0 |
8±0.3 |
||||
|
Скрепите отступление угла (°) |
0 |
±0.5 |
||||
|
Диаметр волокна (μm) |
123-135 |
|||||
* варианты цвета соединителя
|
Соединитель MPO |
||||
|
Одиночный режим |
Зеленый цвет |
Желтый цвет |
||
|
Сошлите на номер PANTONE 2270C цвета |
Сошлите на номер PANTONE 100C цвета |
|||
|
|
|
|||
|
Мультимодный |
Беж |
Aqua |
||
|
Сошлите на номер PANTONE 7534C цвета |
Сошлите на номер PANTONE 2226C цвета |
|||
|
|
|
|||
|
Фиолет |
- |
|||
|
Сошлите на номер PANTONE 7641C цвета |
||||
|
|
||||
|
Соединитель MTP |
||||
|
Одиночный режим |
Зеленый цвет |
Желтый цвет |
||
|
Сошлите на номер PANTONE 346C цвета |
Сошлите на номер PANTONE 106C цвета |
|||
|
|
|
|||
|
Мультимодный |
Беж |
Черный |
||
|
Сошлите на номер PANTONE 7534U цвета |
Сошлите на черноту 6C номера PANTONE цвета |
|||
|
|
|
|||
|
Aqua |
Фиолет Heather |
|||
|
Сошлите на номер PANTONE 310C цвета |
Сошлите на номер PANTONE 1905C цвета |
|||
|
|
|
|||
|
Фиолет Munsell |
Маджента |
|||
|
Сошлите на номер PANTONE 2587C цвета |
Сошлите на номер PANTONE 208C цвета |
|||
|
|
|
|||
|
Светло-зеленый |
- |
|||
|
Сошлите на номер PANTONE 375C цвета |
||||
|
|
||||
|
Соединитель LC |
||||
|
Одиночный режим |
Синь |
Зеленый цвет |
||
|
|
|
|||
|
Мультимодный |
Беж |
Aqua |
||
|
|
|
|||
|
Фиолет Heather |
Светло-зеленый |
|||
|
|
|
|||
* параметры оптического кабеля
|
Деталь |
Параметр |
|||
|
Тип волокна |
Опционное G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Отсчет волокна |
Опционное 8/12/16/24 |
|||
|
Элемент подкрепления |
Пряжа Aramid |
|||
|
Наружный материал оболочки |
Опционное LSZH/PVC/TPU |
|||
|
Наружный диаметр оболочки |
3.0mm |
|||
|
Наружный цвет оболочки |
Выполненный на заказ |
|||
|
Максимальная прочность на растяжение (долгосрочность) |
80N |
|||
|
Максимальная прочность на растяжение (недолгосрочная) |
150N |
|||
|
Максимальное сопротивление толкотни (долгосрочное) |
100N/cm |
|||
|
Максимальное сопротивление толкотни (недолгосрочное) |
500N/cm |
|||
|
Минимальный радиус загиба (динамика) |
20D |
|||
|
Минимальный радиус загиба (статический) |
10D |
|||
|
Рабочая температура |
-20~60℃ |
|||
|
Температура хранения |
-20~60℃ |
|||
|
Retardance пламени |
Опционное OFN/OFNR/OFNP |
|||
* варианты соединителя LC
|
Двухшпиндельный выбор продукта |
|||||
|
Диаметр кабеля |
Тип ботинка |
Изображение |
Чертеж |
||
|
2.0mm |
Стандарт |
|
|
||
|
3.0mm |
Стандарт |
|
|
||
|
Одиночный выбор продукта |
|||||
|
Диаметр кабеля |
Тип ботинка |
Изображение |
Чертеж |
||
|
0.9mm |
Стандарт |
|
|
||
|
2.0mm |
Стандарт |
|
|
||
|
3.0mm |
Стандарт |
|
|
||
* разветвляя варианты
|
|
|
|
Структура главного кабеля обнажая |
|
|
|
|
|
Разветвитель с равной длиной |
Разветвитель с неравной длиной |
|
|
|
|
Разветвлять сразу субблока 0.9mm |
|
|
|
|
|
Разветвлять сразу субблока 2.0/3.0mm |
|
* выбор полярности
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* упаковка продукта
|
|
|
|
Сгущенная противостатическая сумка |
Сгущенная коробка |
* прочность фабрики
|
Специализация: Со сверх 20 летами опыта в MPO и обычной продукции прыгуна оптического волокна, JFOPT имеет профессиональную команду и производственное оборудование НИОКР предназначенные к отвечать различные потребностямы установки. Наши продукты проходили множественные международные аттестации и тесты. |
|
||||
|
Изготовляя возможность: JFOPT имеет множественные производственные линии для MPO и обычных соединителей, так же, как оборудования кабеля и разветвлять, обеспечивающ быструю доставку. |
|
||||
|
Проверка качества: JFOPT имеет строгие измерения проверки качества на месте, включая осмотр конечной грани фабрики и 100% испытывая, используя профессиональное оборудование для испытаний для обеспечения стабилизированного представления передачи. |
|
||||
|
Стандартизация: JFOPT может обеспечить различные обслуживания изготовления на заказ для типов соединителя, типов кабеля, наружных диаметров, цвета, последовательностей провода, упаковывающ, и больше, и также поддерживает изготовленную на заказ продукцию основанную на клиент-обеспеченных дизайнах или образцах, обеспечивающ, что стабильность последовательности и представления соотвествовала различные связывая проволокой. |
|
||||
|
Технологическое нововведение: JFOPT фокусирует на технологическом нововведении и имеет профессиональную команду НИОКР предназначенную к развитию и продукции различных высокопроизводительных прыгунов оптического волокна, соотвествуя изменяя рыночным спросам. |
|
||||
|
Обслуживание и служба технической поддержки: JFOPT обеспечивает всесторонние пре-продажи и послепродажные обслуживания, включая технические консультацию, рекомендации продукта, и обслуживание после-продаж, отвечать потребностямы клиента и обеспечить удолетворение потребностей клиента. |
|
||||
* частый Q&A
1.What должен я рассматривать подгоняя прыгунов ветви MPO?
Подгоняя прыгунов ветви MPO, вы должны рассматривать следующие факторы: длина, длина ветви, диаметр провода ветви, материал кабеля, тип и отсчет волокна, мужское/разъем-розетки, требования к стандартов потери ferrule, цвета, обозначать, и другого изготовления на заказ.
2.How мы обеспечиваем стабильность параметров наших прыгунов волокна?
JFOPT обеспечивает стабильность параметров прыгунов волокна через испытание 100% вносимой потери и осмотр конечной грани.
3.What наша доставка время выполнения?
Для регулярных продуктов, наше время выполнения доставки не позднее 5 рабочих дней, обеспечивающ проворную пересылку.
4.What другие продукты MPO производные мы предлагают?
В дополнение к прыгунам ветви MPO, мы также производим loopbacks MPO, амортизаторы MPO, переходник MPO мужчин-к-женские соединители, прыгуны MT, и другие родственные продукты MPO.
