Место происхождения:
Китай
Фирменное наименование:
JFOPT
Сертификация:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Номер модели:
Гибкий провод MPO-MPO Полярност-Switchable
Свяжитесь мы

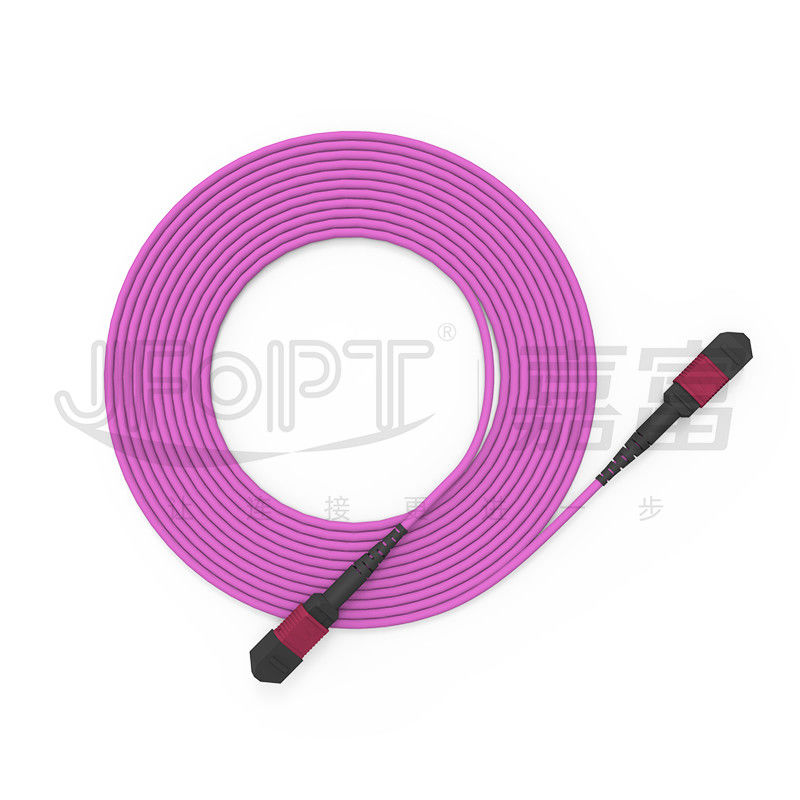

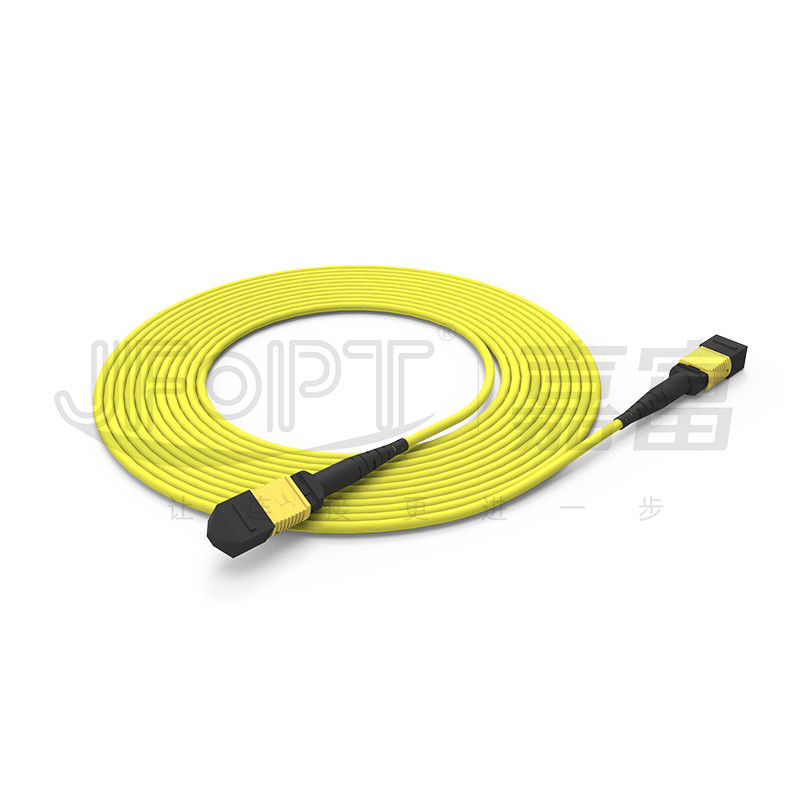

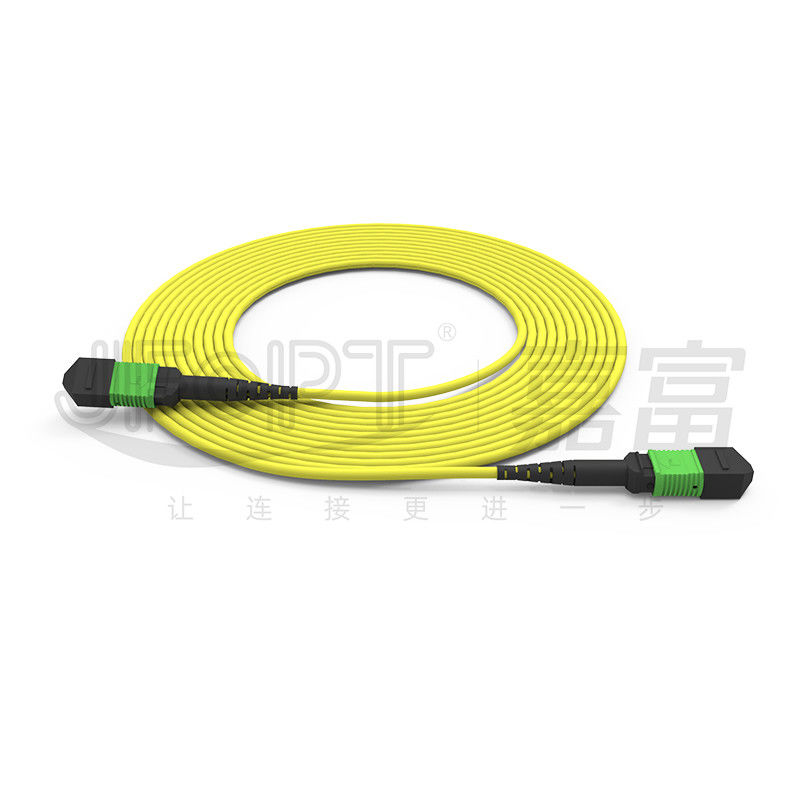

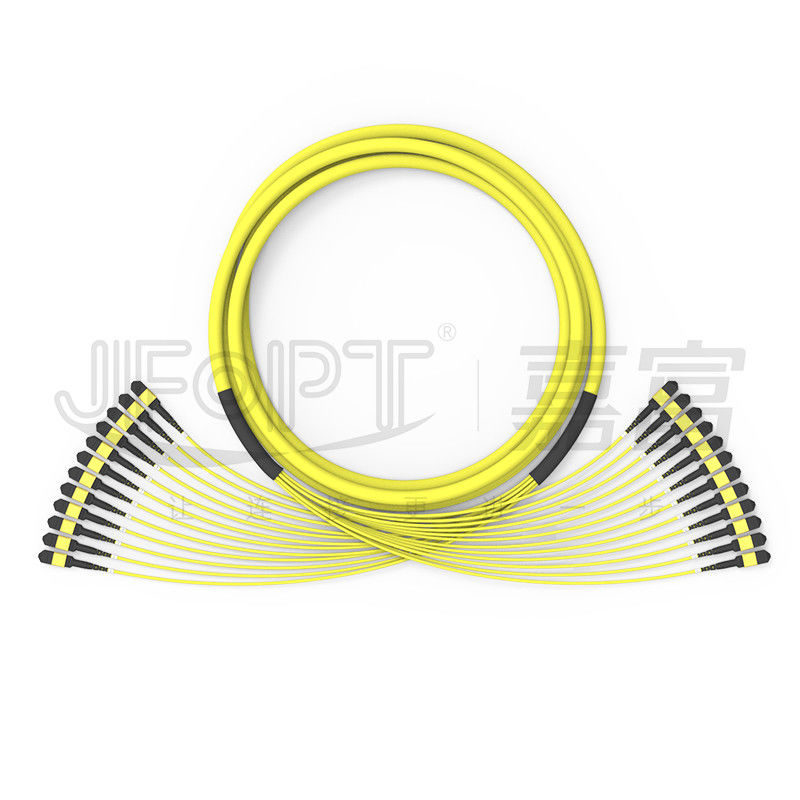

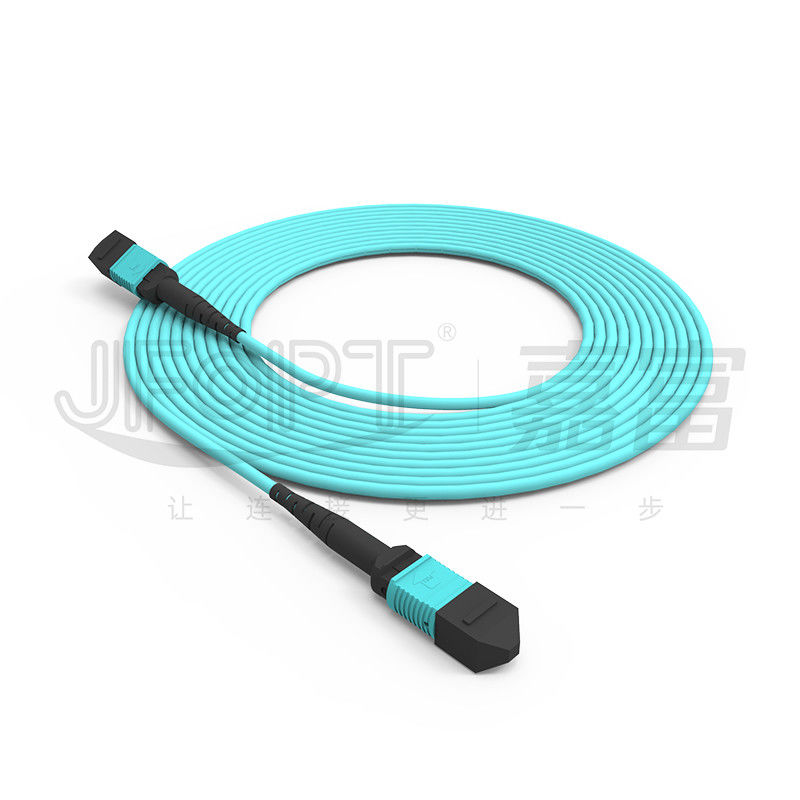

Кабель хобота полярности MPO Switchable с преобразованием полярности A/B и ключевым реверсированием
Switchable соединитель полярности MPO позволяет преобразованию полярности без инструментов. Со своим уникальным, который двойн-встали на сторону ключевым дизайном, он включает преобразование полярности A/B для волокна 12 и под соединителями. Соединитель полярности MPO JFOPT само-разработанный switchable исполняет с требованиями к соединителя MPO стандарта IEC и предлагает преимущества как свободная от инструмент деятельность и недорогое сравненные к соединителю полярности MTP USCONEC PRO switchable.
* особенности
|
①Заменимый соединитель полярности MPO |
②Двойн-встали на сторону ключ для реверсирования полярности |
||||
|
|
|
||||
|
③свободная от Инструмент деятельность для удобной пользы |
④Взаимообмен полярности A/B для волокна 12 и под конфигурациями |
||||
|
|
|
||||
|
⑤Опционные особенности как короткий ботинок/пушпульные плата, etc |
- |
||||
|
|
- |
||||
* применения
проводка комнаты центра 1.Data.
Системы оптической связи 2.40G/100G, модули QSFP оптически.
3.Fiber оптические системы коммуникаций, сети кабельного телевидения, сети телекоммуникаций.
сети зоны 4.Local (LANs), сети широкого пространства (WANs), FTTx.
* параметры соединителя MPO
|
Тип соединителя |
Вносимая потеря |
Потеря возвращения |
|||
|
Типичный |
Максимум |
||||
|
Соединитель MPO |
Стандарт SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM малопотертый |
0.1dB |
0.35dB |
|||
|
Стандарт MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM малопотертый |
0.1dB |
0.35dB |
|||
|
Мужской/женский |
Мужчина: с Pin, женщина: без Pin |
||||
* геометрические параметры 3D
|
Детали |
Макс |
Минута |
||
|
Радиус погнутости (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Угол (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (ПК) |
0,2 |
-0,2 |
||
|
Радиус погнутости оптически ядра (mm) |
- |
1 |
||
|
Высота волокна (nm) |
3500 |
1000 |
||
|
Разница в высоты смежного волокна (nm) |
500 |
N/A |
||
|
Максимальное отрицательное копланарное (nm) |
300 |
N/A |
||
* параметры оптического кабеля
|
Деталь |
Параметр |
|||
|
Тип волокна |
Опционное G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Отсчет волокна |
Опционное 8/12/16/24 |
|||
|
Член прочности |
Пряжа Aramid |
|||
|
Наружный материал куртки |
Опционное LSZH/PVC/TPU |
|||
|
Наружный диаметр куртки |
3.0mm |
|||
|
Наружный цвет куртки |
Изготовление на заказ желтых/оранжевых/фиолет зеленых/Heather/ |
|||
|
Прочность на растяжение (долгосрочность) |
80N |
|||
|
Прочность на растяжение (недолгосрочная) |
150N |
|||
|
Задавите прочность (долгосрочность) |
100N/cm |
|||
|
Прочность толкотни (недолгосрочная) |
500N/cm |
|||
|
Минимальный радиус загиба (динамика) |
20D |
|||
|
Минимальный радиус загиба (статический) |
10D |
|||
|
Рабочая температура |
-20~60℃ |
|||
|
Температура хранения |
-20~60℃ |
|||
|
Оценка огня |
Опционное OFN/OFNR/OFNP |
|||
|
Деталь |
Параметр |
|||
|
Тип волокна |
Опционное G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Отсчет волокна |
2~12 |
|||
|
Член прочности |
Пряжа Aramid |
|||
|
Наружный материал куртки |
Опционное LSZH/PVC/TPU |
|||
|
Наружный диаметр куртки |
2.5x5.0mm |
|||
|
Наружный цвет куртки |
Изготовление на заказ желтых/оранжевых/фиолет зеленых/Heather/ |
|||
|
Прочность на растяжение (долгосрочность) |
100N |
|||
|
Прочность на растяжение (недолгосрочная) |
200N |
|||
|
Задавите прочность (долгосрочность) |
200N/cm |
|||
|
Прочность толкотни (недолгосрочная) |
500N/cm |
|||
|
Минимальный радиус загиба (динамика) |
50mm |
|||
|
Минимальный радиус загиба (статический) |
30mm |
|||
|
Рабочая температура |
-20~60℃ |
|||
|
Температура хранения |
-20~60℃ |
|||
|
Оценка огня |
Опционное OFN/OFNR/OFNP |
|||
* варианты цвета соединителя расквартировывая
|
Соединитель MPO |
||||
|
SM |
Зеленый цвет |
Желтый цвет |
||
|
Сошлите на номер PANTONE 2270C цвета |
Сошлите на номер PANTONE 100C цвета |
|||
|
|
|
|||
|
MM |
Беж |
Aqua |
||
|
Сошлите на номер PANTONE 7534C цвета |
Сошлите на номер PANTONE 2226C цвета |
|||
|
|
|
|||
|
Фиолет |
- |
|||
|
Сошлите на номер PANTONE 7641C цвета |
||||
|
|
||||
* варианты ботинка
|
Ботинок MPO |
||||
|
Тип |
Спецификация |
Применимый кабель |
Изображение |
Чертежи |
|
Круглый ботинок |
длина 33mm 3,0 ботинок |
3.0/3.2 |
|
|
|
длина 17mm 3,0 ботинок |
3.0/3.2 |
|
|
|
|
длина 33mm 4,0 ботинок |
3.8/4.0 |
|
|
|
|
Квадратный ботинок |
длина 25mm 3,0 ботинок |
3.0/3.2 |
|
|
|
длина 17mm 4,0 ботинок |
3.8/4.0 |
|
|
|
|
Ботинок ленточного кабеля |
длина 22mm ботинка 2.5*5.0 |
2.5*5.0 |
|
|
|
Обнаженный ботинок волокна ленты |
Обнаженная длина 19mm ботинка волокна ленты |
Обнаженное волокно ленты |
|
|
* заменимая деятельность полярности
* выбор полярности
|
гибкий провод 12F |
||||
|
|
* упаковка продукта
|
|
|
|
Сгущенная противостатическая сумка |
Сгущенная коробка |
* прочность фабрики
|
Специализация: JFOPT фокусирует на продукции прыгунов MPO на больше чем 10 лет. С профессиональной технологией и полным набором первоклассного оборудования бренда (SUMIX/JRG/OPTOTEST), оно может произвести высококачественных, высокопроизводительных прыгунов MPO. |
|
||||
|
Производственная мощность: JFOPT имеет 5 производственных линий MPO, позволяющ быстрой и эффективной продукции большое количество кабелей хобота MPO соотвествовать покупательские спросы. |
|
||||
|
Проверка качества: JFOPT снабжает строгие измерения проверки качества на каждом этапе, от поставки сырья к производственным процессам, с профессиональными качественными осмотром и контролем. Мы проводим осмотр интерферометра 3D testing/IL&RLtesting/end-face 100% для обеспечения качества продукции. |
|
||||
|
Устанавливать стандарты: JFOPT может сформулировать и строго снабдить стандарты продукции прыгуна MPO согласно потребностям пользователя обеспечить последовательность продукта и стабильность представления. |
|
||||
|
Технологическое нововведение: JFOPT фокусирует на технологическом нововведении и имеет профессиональную команду НИОКР непрерывно для того чтобы начинать прыгунов MPO с более предварительными функциями и высоким классом исполнения. |
|
||||
|
Обслуживание и служба технической поддержки: JFOPT обеспечивает всесторонние пре-продажи и послепродажные обслуживания, включая технические консультацию, рекомендацию продукта, обслуживание после-продаж, etc., отвечать потребностямы клиента и обеспечить удолетворение потребностей клиента. |
|
||||
* частый Q&A
вопросы 1.What должны быть рассмотрены подгоняя прыгунов MPO?
Длина прыгуна/материал кабеля/тип волокна и отсчет волокна/мужчина или разъем-розетки/стандарты вносимой потери/требования к цвета/ярлыки и запросы изготовления на заказ.
2.How мы обеспечиваем стабилизированные параметры для наших прыгунов MPO?
Прыгуны MPO JFOPT проходят испытание интерферометра 3D 100% и испытание 100% IL&RL, обеспечивающ стабилизированные параметры.
3.What наша доставка время выполнения?
Мы имеем емкость месячной производительности соединителей 30 000+ MPO, обеспечивающ проворную доставку.
4.What другие связанные с MPO продукты мы предлагают?
В дополнение к прыгунам MPO, мы также производим loopbacks MPO, амортизаторы MPO, мужчину MPO к соединительным муфтам с внутренней резьбой, прыгунам MT, и другим связанным с MPO продуктам.
