Место происхождения:
Китай
Фирменное наименование:
JFOPT
Сертификация:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Номер модели:
MPO - PVC OFNP MPO 8/12/16/24/36/48F OD 2.0mm-5.0mm
Свяжитесь мы

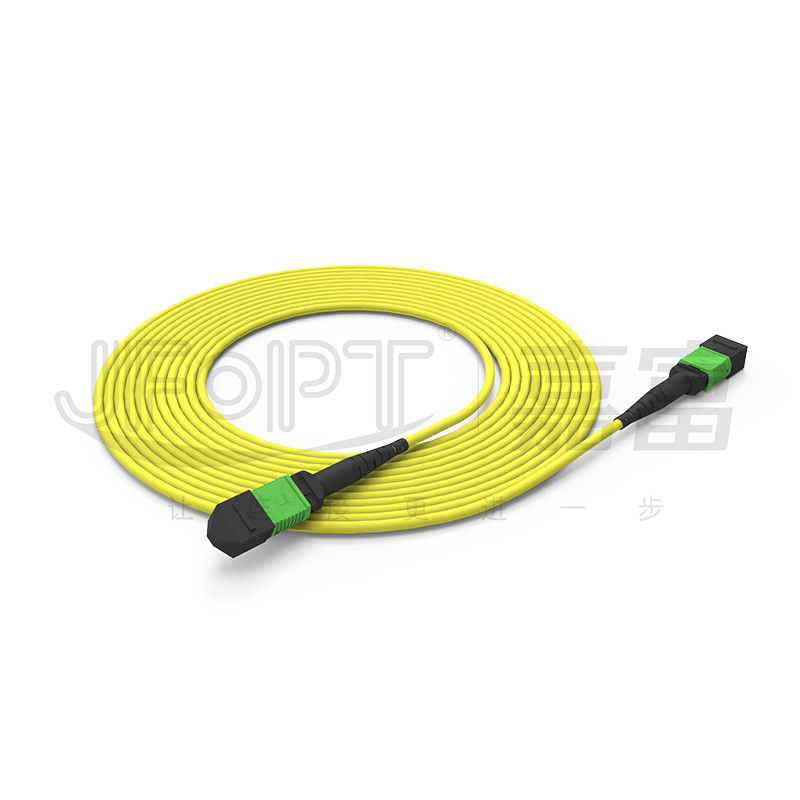

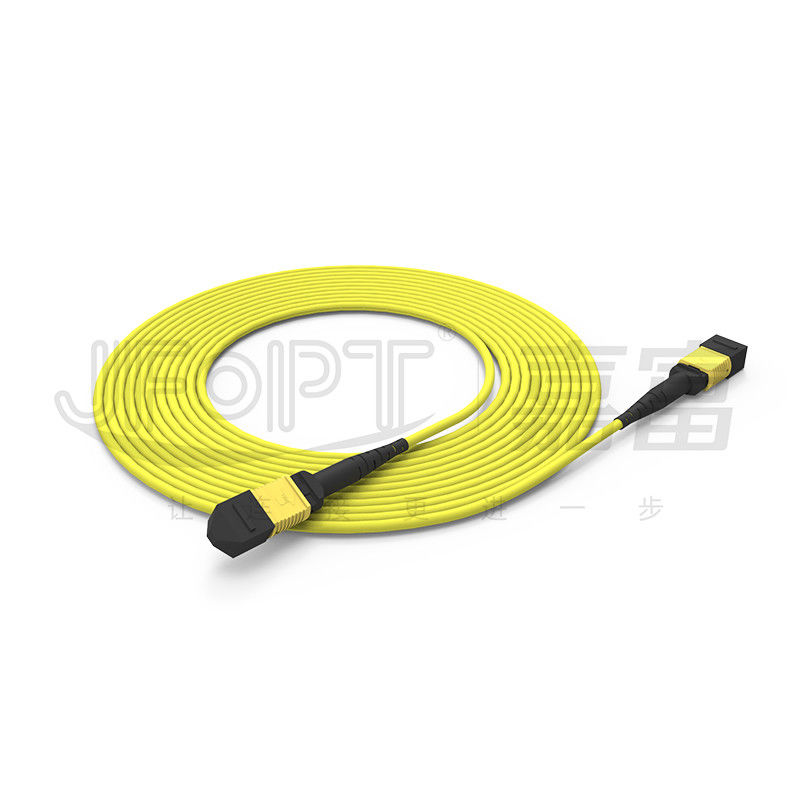

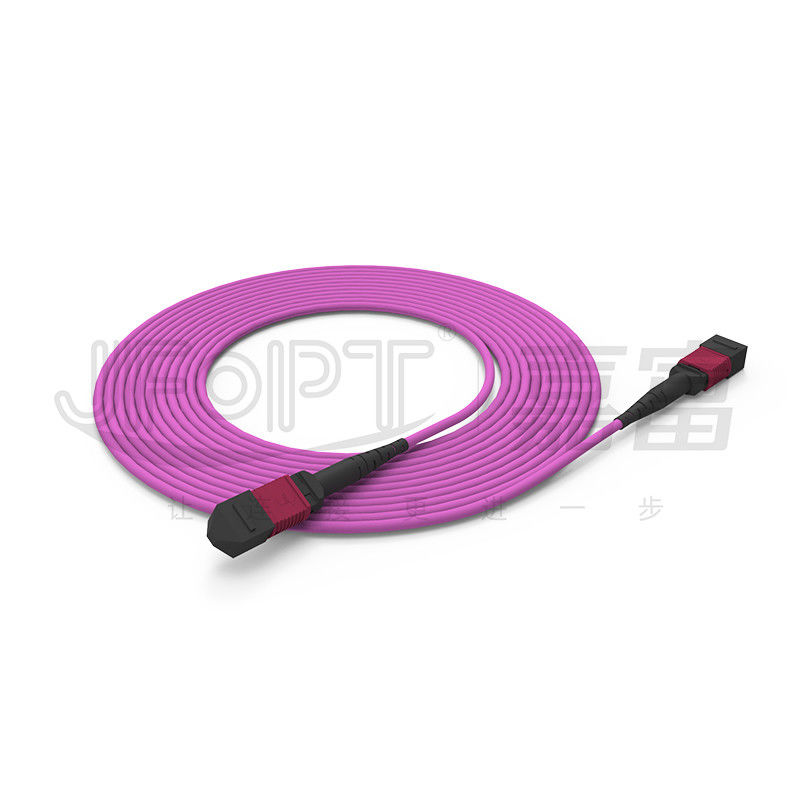

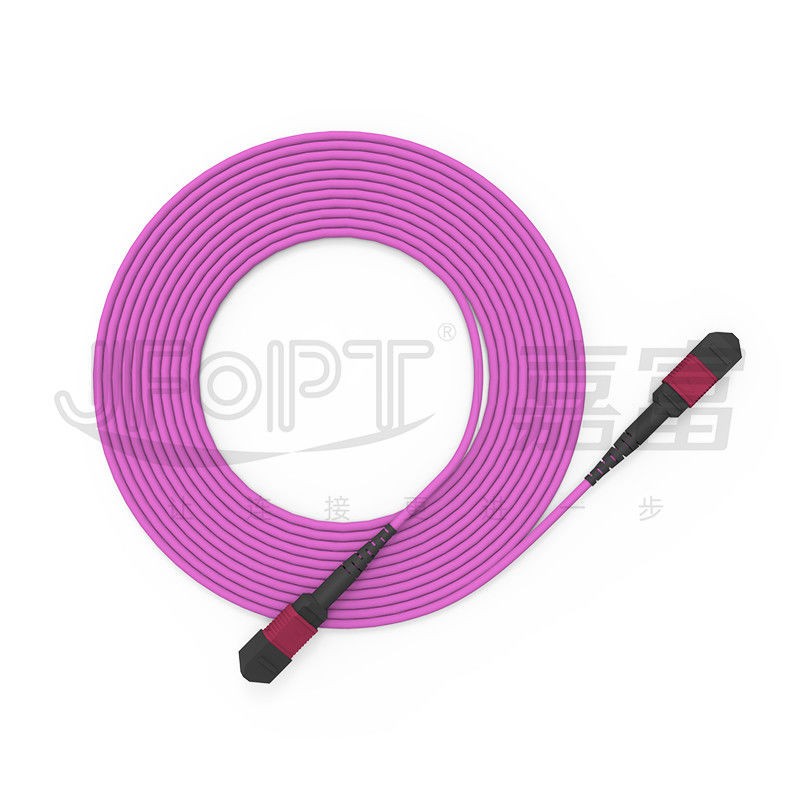

Пламя OFNP - retardant PVC диаметра 2.0mm-5.0mm кабеля 8-Core/12-Core/16-Core/24-Core/36-Core/48-Core хобота MPO наружный
JFOPT имеет обширный опыт в изготовлять соединители MPO с различными отсчетами ядра. Процесс одно-головы MPO может приспособить до 48 ядров, и мы можем также использовать структуры кабеля мульти-трубки. Для того чтобы соотвествовать защиты от огня центров данных, мы предлагаем кабели PVC с оценкой OFNP (нагнетания стекловолокна непроводящего). В зависимости от требований к передачи сигнала, вы можете выбрать разные виды ядров однорежимного и многорежимного волокна. JFOPT исключительно использует авторитетные бренды как Corning и стекловолокно Yangtze (YOFC) для волоконной оптики и Du Pont для пряжи aramid, обеспечивающ надежное и стабилизированное качество продукции. Все продукты MPO и MTP произведенные JFOPT проходят всестороннее испытание, включая испытание 3D, осмотр конечной грани, испытание вносимой потери, полярность испытывая, и визуальный контроль, для обеспечения последовательного качества продукции.
* особенности
|
①Пламя OFNP - retardant оценка |
②Использует высококачественные ядри волокна от Corning и YOFC для обеспечения стабилизированной передачи |
||||
|
|
|
||||
|
③100% проходя тарифов в испытывать |
④Варианты для потери соединителя и малопотертого доступного |
||||
|
|
|
||||
* применения
проводка комнаты центра 1.Data.
Системы оптической связи 2.40G/100G, модули QSFP оптически.
3.Fiber оптические системы коммуникаций, сети кабельного телевидения, сети телекоммуникаций.
сети зоны 4.Local (LANs), сети широкого пространства (WANs), FTTx.
* параметры соединителя MPO
|
Тип соединителя |
Вносимая потеря |
Потеря возвращения |
|||
|
Типичный |
Максимум |
||||
|
Соединитель MPO |
Стандарт SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM малопотертый |
0.1dB |
0.35dB |
|||
|
Стандарт MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM малопотертый |
0.1dB |
0.35dB |
|||
|
Мужской/женский |
Мужчина: с Pin, женщина: без Pin |
||||
* геометрические параметры 3D
|
Детали |
Макс |
Минута |
||
|
Радиус погнутости (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Угол (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (ПК) |
0,2 |
-0,2 |
||
|
Радиус погнутости оптически ядра (mm) |
- |
1 |
||
|
Высота волокна (nm) |
3500 |
1000 |
||
|
Разница в высоты смежного волокна (nm) |
500 |
N/A |
||
|
Максимальное отрицательное копланарное (nm) |
300 |
N/A |
||
* параметры оптического кабеля
|
Деталь |
Параметр |
|||
|
Тип волокна |
Опционное G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Отсчет волокна |
Опционное 8/12/16/24 |
|||
|
Элемент подкрепления |
Пряжа Aramid |
|||
|
Наружный материал оболочки |
Опционное LSZH/PVC/TPU |
|||
|
Наружный диаметр оболочки |
3.0mm |
|||
|
Наружный цвет оболочки |
Желтый/оранжевый/зеленый цвет/пурпур сливы/подгонянный |
|||
|
Максимальная прочность на растяжение (долгосрочность) |
80N |
|||
|
Максимальная прочность на растяжение (недолгосрочная) |
150N |
|||
|
Максимальное сопротивление толкотни (долгосрочное) |
100N/cm |
|||
|
Максимальное сопротивление толкотни (недолгосрочное) |
500N/cm |
|||
|
Минимальный радиус загиба (динамика) |
20D |
|||
|
Минимальный радиус загиба (статический) |
10D |
|||
|
Рабочая температура |
-20~60℃ |
|||
|
Температура хранения |
-20~60℃ |
|||
|
Retardance пламени |
Опционное OFN/OFNR/OFNP |
|||

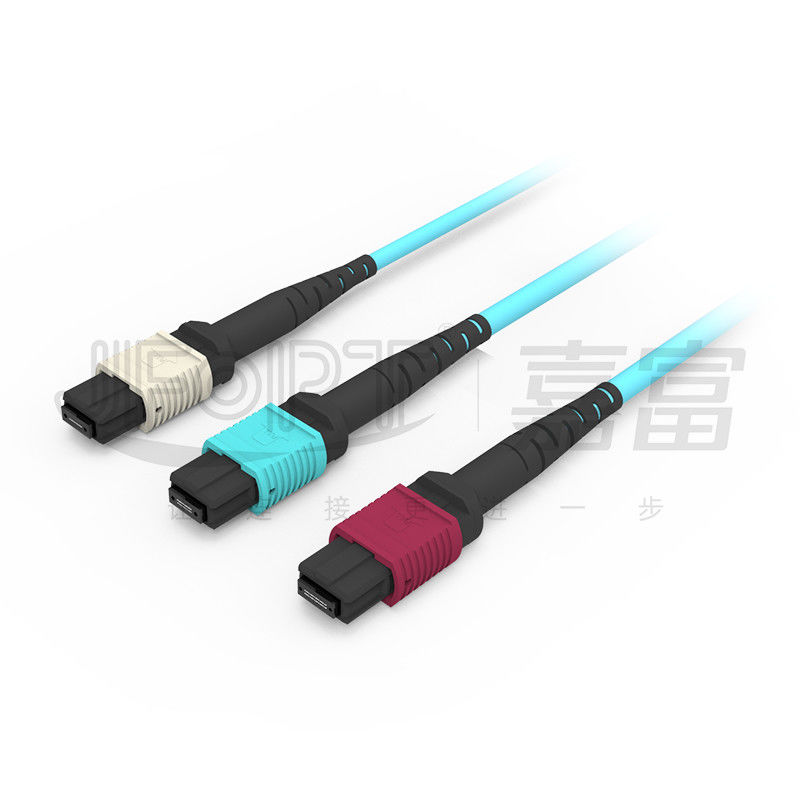

* варианты цвета соединителя
|
Соединитель MPO |
||||
|
SM |
Зеленый цвет |
Желтый цвет |
||
|
Сошлите на номер PANTONE 2270C цвета |
Сошлите на номер PANTONE 100C цвета |
|||
|
|
|
|||
|
MM |
Беж |
Aqua |
||
|
Сошлите на номер PANTONE 7534C цвета |
Сошлите на номер PANTONE 2226C цвета |
|||
|
|
|
|||
|
Фиолет |
- |
|||
|
Сошлите на номер PANTONE 7641C цвета |
||||
|
|
||||
* варианты ботинка
|
Ботинок MPO |
||||
|
Тип |
Спецификация |
Применимый кабель |
Изображение |
Чертежи |
|
Круглый ботинок |
длина 33mm 3,0 ботинок |
3.0/3.2 |
|
|
|
длина 17mm 3,0 ботинок |
3.0/3.2 |
|
|
|
|
длина 33mm 4,0 ботинок |
3.8/4.0 |
|
|
|
|
Квадратный ботинок |
длина 25mm 2,0 ботинок |
3.0/3.2 |
|
|
|
длина 25mm 3,0 ботинок |
3.0/3.2 |
|
|
|
|
длина 17mm 4,0 ботинок |
3.8/4.0 |
|
|
|
|
Ботинок ленточного кабеля |
длина 22mm ботинка 2.5*5.0 |
2.5*5.0 |
|
|
|
Обнаженный ботинок волокна ленты |
Обнаженная длина 19mm ботинка волокна ленты |
Обнаженное волокно ленты |
|
|
|
Плата тяги |
Универсалия для всех ботинок |
Универсалия |
|
|
* выбор полярности
|
гибкий провод 12F |
||||
|
|
||||
|
гибкий провод 24F |
||||
|
|
* упаковка продукта
|
|
|
|
Сгущенная противостатическая сумка |
Сгущенная коробка |
* прочность фабрики
|
Профессиональный: JFOPT фокусирует на продукции прыгунов MPO на больше чем 10 лет. С профессиональной технологией и полным набором первоклассного оборудования бренда (SUMIX/JRG/OPTOTEST), оно может произвести высококачественных, высокопроизводительных прыгунов MPO. |
|
||||
|
Производственная мощность: JFOPT имеет 5 производственных линий MPO, позволяющ быстрой и эффективной продукции большое количество кабелей хобота MPO соотвествовать покупательские спросы. |
|
||||
|
Проверка качества: JFOPT снабжает строгие измерения проверки качества на каждом этапе, от сырья к производственным процессам, с профессиональными качественными осмотром и контролем. Мы проводим испытание интерферометра 3D 100%/испытывать потери возвращения/осмотр конечной грани обеспечить качество продукции. |
|
||||
|
Устанавливать стандарты: JFOPT может сформулировать и строго снабдить стандарты продукции прыгуна MPO согласно потребностям пользователя обеспечить последовательность продукта и стабильность представления. |
|
||||
|
Технологическое нововведение: JFOPT фокусирует на технологическом нововведении и имеет профессиональную команду НИОКР непрерывно для того чтобы начинать прыгунов MPO с более предварительными функциями и высоким классом исполнения. |
|
||||
|
Обслуживание и служба технической поддержки: JFOPT обеспечивает всесторонние пре-продажи и послепродажные обслуживания, включая технические консультацию, рекомендацию продукта, обслуживание после-продаж, etc., отвечать потребностямы клиента и обеспечить удолетворение потребностей клиента. |
|
||||
* частый Q&A
вопросы 1.What должны быть обращены внимание подгоняя прыгунов MPO?
Длина прыгуна MPO/материал кабеля/тип волокна и количество ядров/мужчины соединителя/стандарта женских/вставки потери/цвета/ярлыка и других подгонянных требований.
2.How делает нашего прыгуна MPO обеспечить стабилизированные параметры?
Прыгун 100% MPO JFOPT прошел тест взаимодействия 3D и 100% прошло тест потери возвращения ввода для обеспечения стабилизированных параметров.
время выполнения 3.Our?
Мы можем произвести соединители 30000+ MPO в месяц, который может полно гарантировать вашу быструю пересылку.
4.What другие продукты MPO производные мы делают?
Мы можем также произвести продукты MPO родственные как кроссовый провод перехода connector/MT автомата защити цепи /MPO attenuator/MPO MPO мужчин-к-женский.
