Место происхождения:
Китай
Фирменное наименование:
JFOPT
Сертификация:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Номер модели:
JFOC-GJIDFH/GJIDFU
Свяжитесь мы
Двойные Armored мини куртки двойника кабеля/обнаженное внутри волокна/Космос-сбережения/структура высокопрочных и высокой плотности
Мини кабель (двойная куртка двойника панцыря) состоит из 0.25mm покрытого волокна введенного в низкий дым вычеркивает куртку галоида (LSZH) внутреннюю (некоторые отсчеты ядра могут иметь слой aramid между покрытыми волокнами и внутренней курткой). Внутренняя куртка после этого предусматривана со слоем трубопровода и aramid нержавеющей стали, и aramid более добавочно создано программу-оболочку со слоем заплетенным нержавеющей сталью. В конце концов, наружная куртка LSZH/TPU прессована. Дизайн этого кабеля направляет предусмотреть соединения волокна высокой плотности в ограниченном космосе пока предлагающ дополнительные физические защиту и сопротивление к взаимодействию.
* характеристики продукта
|
①Высококачественные ядри волокна с превосходным и стабилизированным оптически представлением |
②Двойная физическая защита увеличивает прочность и стойкость кабеля |
|
|
|
|
③Компакт и дизайн высокой плотности соответствующий для применений требуя множественных соединений волокна |
④Материалы кабеля исполняют с нормами по охране окружающей среды, и более высоким пламенем - retardant материалы ранга можно выбрать |
|
|
|
* применения
системы коммуникаций 1.Optical
2.Interconnection оборудования связи
оптическое сообщение 3.Fiber

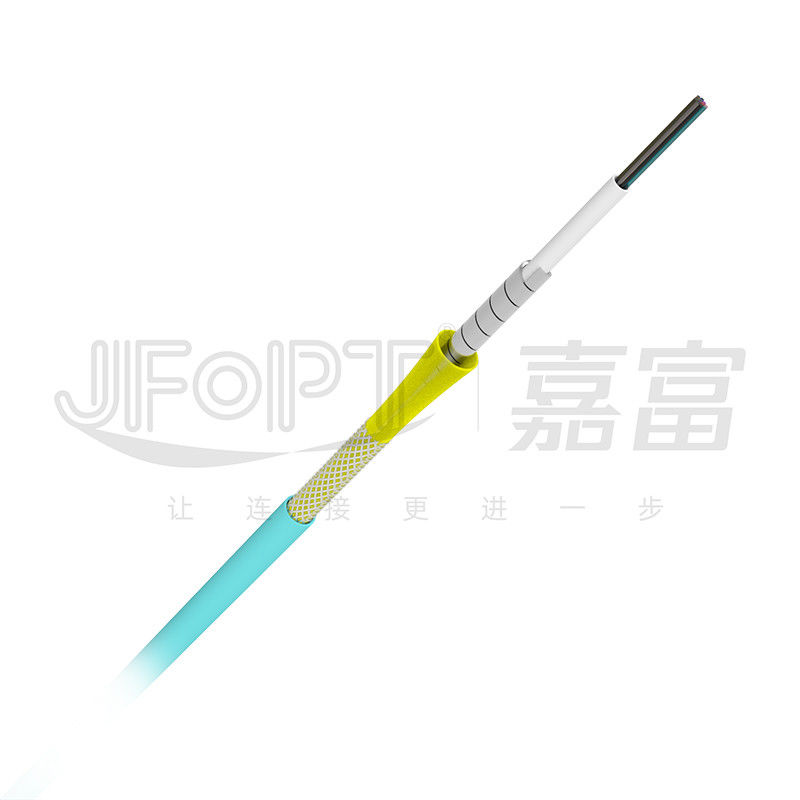

* представление структуры
* параметры кабеля
|
Детали |
Параметры |
||||||
|
Отсчет волокна |
2 | 12 |
14 | 24 |
|||||
|
Волокно |
Диаметр |
0.25±0.015mm |
|||||
|
Цвет |
Голубой/оранжевый/зеленый цвет/Браун/серый цвет/белый/красный/черный/желтый/пурпур/розовый/Aqua |
||||||
|
Внутренняя куртка |
Диаметр |
1.4±0.1mm |
3.0±0.2mm |
||||
|
Материал |
LSZH |
||||||
|
Спиральная трубка металла |
Внутренний диаметр |
1.5±0.1mm |
3.2±0.2mm |
||||
|
Наружный диаметр |
2.0±0.1mm |
4.0±0.2mm |
|||||
|
Зазор |
0.15±0.05mm |
0.2±0.1mm |
|||||
|
Материал |
SUS204 |
||||||
|
Оплетка нержавеющей стали |
Материал |
SUS304 |
|||||
|
Наружная куртка |
Диаметр |
3.0±0.1mm |
6.0±0.3mm |
||||
|
Материал |
LSZH/TPU |
||||||
|
Цвет |
Синь для SM, серого цвета для MM, или подгонянный |
||||||
* механическое представление
|
Детали |
Параметры |
||||||
|
Отсчет волокна |
2 | 12 |
14 | 24 |
|||||
|
Прочность на растяжение (долгосрочность) /N |
150 |
600 |
|||||
|
Прочность на растяжение (недолгосрочное) /N |
300 |
1000 |
|||||
|
Задавите сопротивление /N/10cm |
3000 |
||||||
|
MIN. радиус загиба (динамическое) /mm |
60D |
||||||
|
Радиус Min.Bending (статическое) /mm |
30D |
||||||
|
Работая Temperature/℃ |
-40 | +80 |
||||||
|
Магазин Temperature/℃ |
-40 | +80 |
||||||
* параметры волокна
|
Одиночный режим |
|||||||
|
Детали |
Блок |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Диаметр поля режима |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Диаметр плакирования |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
Не-циркулярность плакирования |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Ошибка концентричности Ядр-плакирования |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Покрывая диаметр |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
Покрывая Не-циркулярность |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Ошибка концентричности Плакировани-покрытия |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Критическая длина волны кабеля |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Показатель ослабления |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
Мультимодный |
|||||||
|
Детали |
Блок |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Диаметр ядра |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Диаметр плакирования |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Ошибка концентричности ядра |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Не-циркулярность плакирования |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Ошибка концентричности Ядр-плакирования |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Покрывая диаметр |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
Покрывая Не-циркулярность |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Ошибка концентричности Плакировани-покрытия |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Ширина полосы частот OFL |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Показатель ослабления |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* упаковка продукта
|
|
|
|
Упакованный на барабанчике |
Загерметизированный барабанчик |
* прочность фабрики
|
Специализация: JFOPT имеет профессиональную команду, технологию производства, и оборудование НИОКР для произведения высококачественных кабелей которые отвечают различные потребностямы экологических и требования. |
|
||||
|
Производственная мощность: JFOPT имеет 40 крытых машин производства бронированного кабеля, обеспечивающ своевременную доставку широкомасштабных заказов бронированного кабеля. С профессиональными производственными линиями и оборудованием, они могут эффективно произвести большое количество кабелей для того чтобы соотвествовать покупательские спросы. |
|
||||
|
Проверка качества: JFOPT снабжает строгие измерения проверки качества. В дополнение к материальной поставке и входящим осмотрам, производственный процесс включает автоматизированные качественные испытывая системы для различных компонентов как плотн-буферизация, спиральный armoring, и наружный обшивать. Все оборудование для испытаний продукции регулярно обслуживано. С летами технических знаний и опыт и зрелых armored производственных процессов прыгуна, они могут исключить почти все ненормальности в бронированных кабелях. |
|
||||
|
Развитие стандартов: JFOPT имеет профессиональную и опытную команду НИОКР которая может обеспечить кабели портняжничанные для того чтобы отвечать различные потребностямы экологических и требования, обеспечивающ удолетворение потребностей клиента. |
|
||||
|
Технологическое нововведение: JFOPT подчеркивает продукты бронированного кабеля технологического нововведения и дизайнов с различными структурами, размерами, отсчетами ядра, и цветами для того чтобы отвечать разнообразные потребностямы клиентов. |
|
||||
|
Обслуживание и служба технической поддержки: JFOPT обеспечивает всесторонние пре-продажи и послепродажные обслуживания, включая технические консультацию, рекомендации продукта, и обслуживание пост-продаж, отвечать потребностямы клиента и обеспечить удолетворение потребностей клиента. |
|
||||
* частый Q&A
1. Какие факторы должны быть рассмотрены покупая оптические кабели?
Важно рассматривать модель, цвет, наружный диаметр, материал, оценку огня, и механическое представление оптического кабеля.
2.Do вы признавать изготовление на заказ цвета и печатания?
Да, мы можем подгонять цвет и печатание основанные на образцах вы обеспечиваете.
типы 3.What оптических кабелей могут вы произвести?
Мы можем произвести различные типы крытых и на открытом воздухе оптических кабелей, включая гибкие провода, мини кабели, ленточные кабели, ADSS, GYTA, GYTS, GYXTW, и больше.
4.What количество минимального заказа для ваших оптических кабелей?
Для регулярных оптических кабелей, количество минимального заказа 1 километр. Для особенных оптических кабелей, пожалуйста контактируйте наши продажи объединяйтесь в команду для получения дополнительной информации.
5.What ваш срок поставки рамка?
Типично, срок поставки для регулярных оптических кабелей не позднее 3 рабочего дня.
