Место происхождения:
Китай
Фирменное наименование:
JFOPT
Сертификация:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Номер модели:
Бронетанковый MPO-MPO 12C SM G657A1/G657A2 SL/LL
Свяжитесь мы

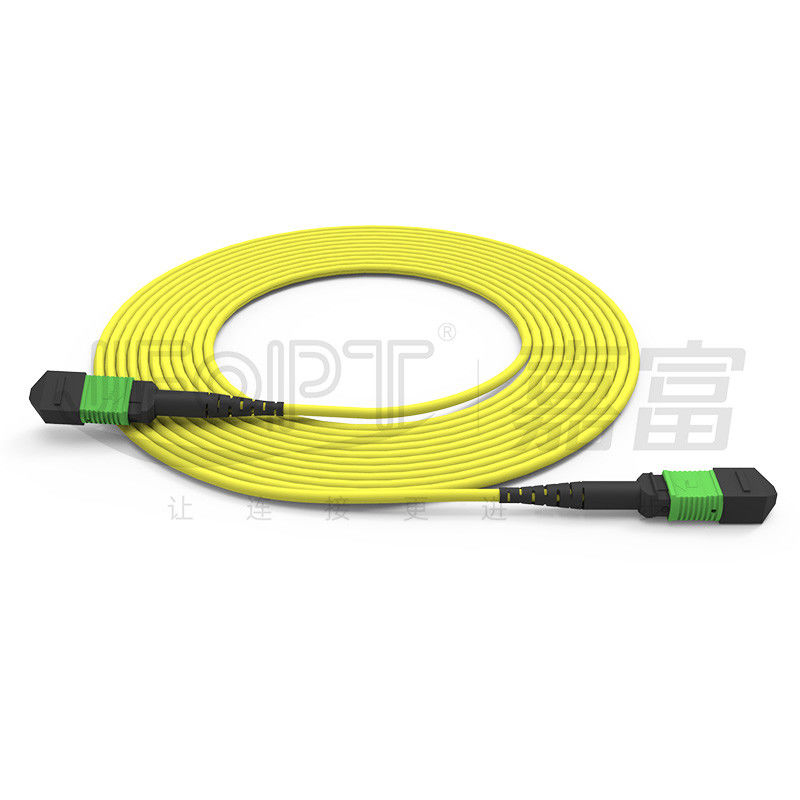

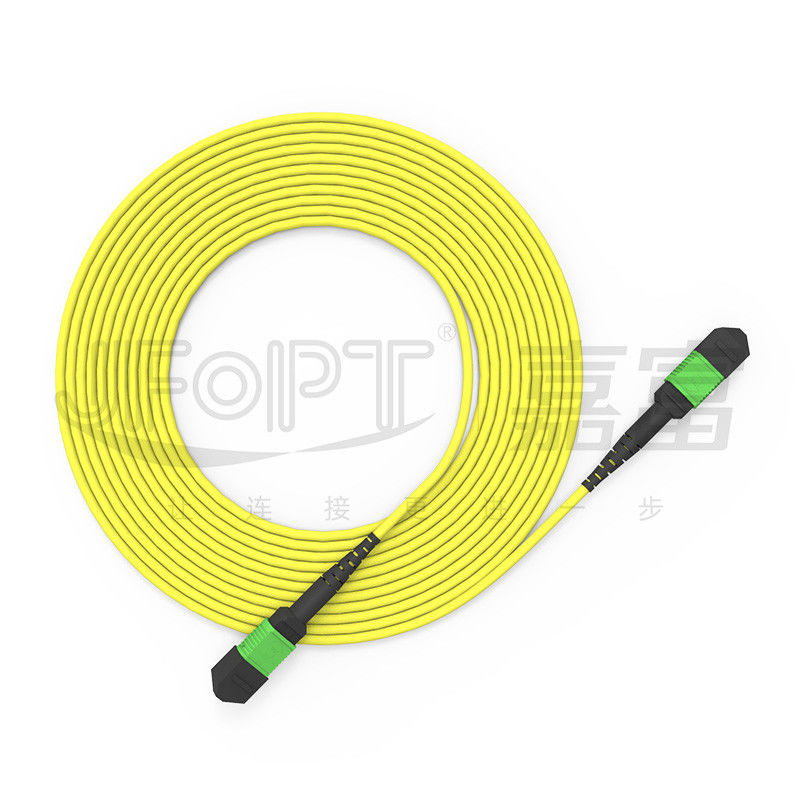

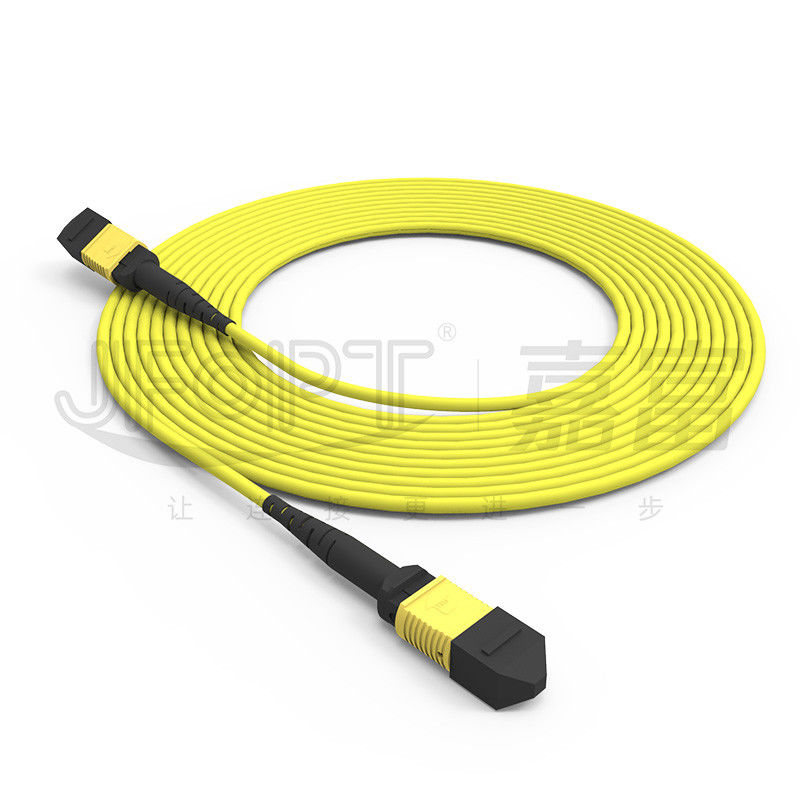

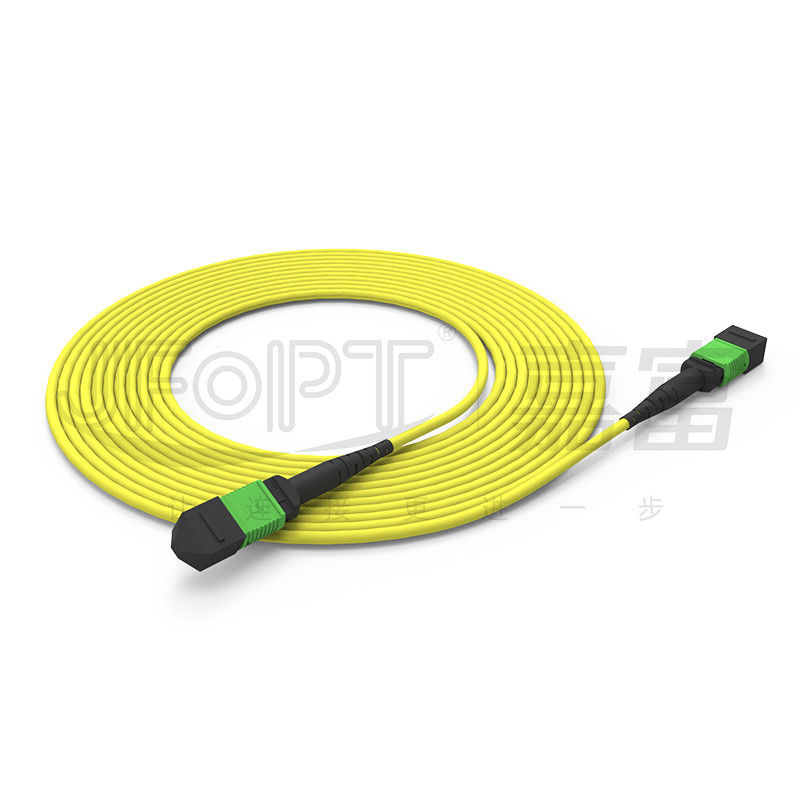

Бронетанковый танковый прыжок MPO-MPO 12-ядерный одномодный режим G657A1/G657A2 Стандартная потеря/низкая потеря

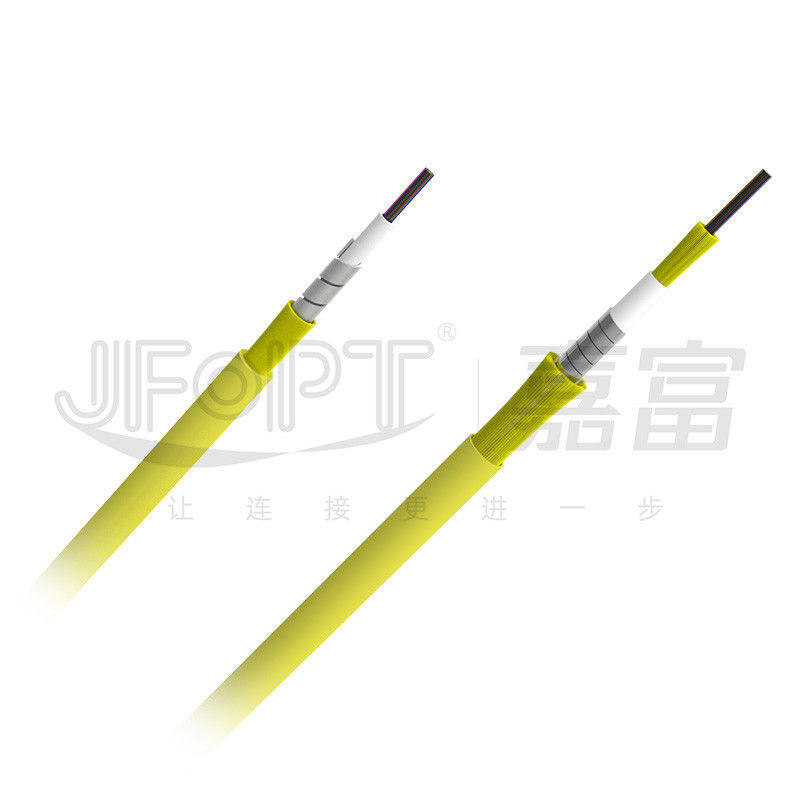

JFOPT бронированный однорежимный 12-ядерный MPO тренажер, с оптическими волокнами, покрытыми слоем спиральной брони из нержавеющей стали, обеспечивая кабелю сильную устойчивость к изгибу, боковому давлению,воздействиеОптические волокна однорежимного типа G657A1/G657A2 изготовлены из оптических волокон марки YOFC, нечувствительных к изгибу.гарантирование качества передачи. MPO-коннекторы доступны со стандартными потерями (SL≤0,75dB) и низкими потерями (LL≤0,35dB) MT-феррулы, удовлетворяя различным требованиям клиентов.включая небронированные, одноброневые, двойные броневые и двойные куртки, для настройки для удовлетворения различных экологических потребностей.
* Особенности
|
①YOFC G657A1/G657A2 Оптические волокна, нечувствительные к изгибу |
②Необязательно стандартная потеря/низкая потеря MT |
||||
|
|
|
||||
|
③Различные кабельные конструкции доступны, в том числе не бронированные, однобронированные, двойные бронированные, двойные куртки и многое другое |
④Обладает превосходными механическими характеристиками и устойчивостью к грызунам |
||||
|
|
|
||||
|
⑤Настраиваемая в различных длинах в соответствии с требованиями |
- |
||||
|
|
- |
||||
* Заявки
1- Проводка в комнате центра обработки данных.
2.40G/100G системы оптической связи, QSFP оптические модули.
3Системы волоконно-оптической связи, кабельные сети телевидения, телекоммуникационные сети.
4Местные сети (LAN), широкомасштабные сети (WAN), FTTx.
* Параметры соединителя MPO
|
Тип соединителя |
Потеря вставки |
Возвратные потери |
|||
|
Типичный |
Максимальная |
||||
|
Коннектор MPO |
Стандарт SM |
0.2 дБ |
00,75 дБ |
APC≥60 дБ |
|
|
SM Низкие потери |
0.1 дБ |
0.35 дБ |
|||
|
Стандарт MM |
0.2 дБ |
00,6 дБ |
PC≥25 дБ |
||
|
НМ Низкие потери |
0.1 дБ |
0.35 дБ |
|||
|
Мужчина/женщина |
Мужчина: с пин, Женщина: без пин |
||||
* 3D геометрические параметры
|
Положения |
Макс |
Минуты |
||
|
Радиус кривизны (мм) |
X |
2000 |
- 10 тысяч. |
|
|
Y |
- |
5 |
||
|
Угол (°) |
X |
0.15 |
-Нет.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-Нет.2 |
||
|
Радиус кривизны оптического ядра (мм) |
- |
1 |
||
|
Высота волокна (нм) |
3500 |
1000 |
||
|
Разница в высоте соседних волокон (нм) |
500 |
Никаких |
||
|
Максимальная отрицательная соплановая (нм) |
300 |
Никаких |
||

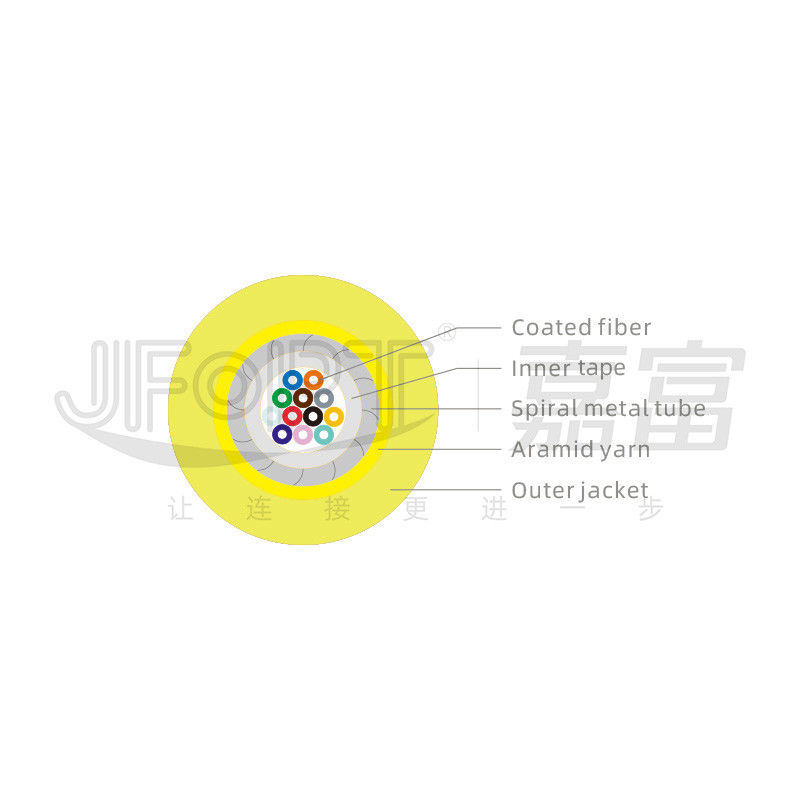

* Параметры кабеля с одной бронированной оболочкой
|
Положение |
Параметр |
|||
|
Тип волокна |
Необязательно G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Количество волокон |
2 ~ 12 |
24 |
||
|
Материал бронирования |
Нержавеющая сталь |
|||
|
Внешний диаметр брони |
2.1 ~ 2.2 мм |
3.6~3.7 мм |
||
|
Толщина брони |
0.25 ~ 0.28 мм |
0.25 ~ 0.28 мм |
||
|
Диаметр внешней оболочки |
30,0±0,1 мм |
40,5±0,1 мм |
||
|
Материал внешней оболочки |
Факультативное LSZH/TPU |
|||
|
Цвет внешней оболочки |
Желтый/оранжевый/лимовый/фиолетовый/обычный |
|||
|
Прочность на тягу (долгосрочная) |
500N |
200N |
||
|
Прочность на тягу (краткосрочная) |
800N |
600N |
||
|
Устойчивость к раздавлению (долгосрочная) |
800 Н/см |
200 Н/см |
||
|
Устойчивость к раздавлению (краткосрочная) |
1200 Н/см |
600 Н/см |
||
|
Минимальный радиус изгиба (динамический) |
20D |
|||
|
Минимальный радиус изгиба (статический) |
10D |
|||
|
Операционная температура |
-20~60°C |
|||
|
Температура хранения |
-20~60°C |
|||
|
Огневой рейтинг |
Факультативный номер ОФН/ОФНР/ОФНП |
|||
* Параметры кабеля с двойным бронированным двойным покрытием
|
Положение |
Параметр |
|||
|
Тип волокна |
Необязательно G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Количество волокон |
2 ~ 12 |
24 |
||
|
Внутренняя оболочка Внешний диаметр |
10,4±0,1 мм |
30,0±0,2 мм |
||
|
Материал внутренней оболочки |
LSZH |
|||
|
Материал бронирования |
Нержавеющая сталь |
|||
|
Внешний диаметр брони |
20,0±0,1 мм |
40,0±0,2 мм |
||
|
Толщина брони |
0.25 ~ 0.28 мм |
00,4 ~ 0,43 мм |
||
|
Плетный слой |
Нержавеющая сталь |
|||
|
Диаметр внешней оболочки |
30,0±0,1 мм |
60,0±0,3 мм |
||
|
Материал внешней оболочки |
Факультативное LSZH/TPU |
|||
|
Цвет внешней оболочки |
Желтый/оранжевый/лимовый/фиолетовый/обычный |
|||
|
Прочность на тягу (долгосрочная) |
150N |
600N |
||
|
Прочность на тягу (краткосрочная) |
300N |
1000N |
||
|
Сила сжатия |
3000 Н/10 см |
|||
|
Минимальный радиус изгиба (динамический) |
60D |
|||
|
Минимальный радиус изгиба (статический) |
30D |
|||
|
Операционная температура |
-40~80°C |
|||
|
Температура хранения |
-40~80°C |
|||
|
Огневой рейтинг |
Факультативный номер ОФН/ОФНР/ОФНП |
|||
*Выбор цвета соединителя
|
Коннектор MPO |
||||
|
СМ |
Зеленый |
Желтый |
||
|
Справочный номер цвета PANTONE 2270C |
Справочный номер цвета PANTONE 100C |
|||
|
|
|
|||
|
ММ |
Бежевый |
Аква |
||
|
Справочный цвет PANTONE 7534C |
Справочный цвет номер PANTONE 2226C |
|||
|
|
|
|||
|
Виолетка |
- |
|||
|
Справочный номер цвета PANTONE 7641C |
||||
|
|
||||
* Опции загрузки
|
Ботинки MPO |
||||
|
Тип |
Спецификация |
Применимый кабель |
Снимок |
Рисунки |
|
Круглый сапог |
3.0 длина багажника 33 мм |
3.0/3.2 |
|
|
|
3.0 длина багажника 17 мм |
3.0/3.2 |
|
|
|
|
4.0 длина багажника 33 мм |
3.8/4.0 |
|
|
|
|
Квадратные ботинки |
2.0 длина багажника 25 мм |
3.0/3.2 |
|
|
|
3.0 длина багажника 25 мм |
3.0/3.2 |
|
|
|
|
4.0 длина багажника 17 мм |
3.8/4.0 |
|
|
|
|
Шнурка с кабелем |
2.5*5.0 длина ботинка 22 мм |
2.5 на 5.0 |
|
|
|
Ботинки из ленточных волокон |
Длина ботинка из волокон ботинка 19 мм |
Голые ленточные волокна |
|
|
|
Вытащить вкладку |
Универсальный для всех сапог |
Универсальный |
|
|
* Выбор полярности
|
12F Шнур пластыря |
||||
|
|
* Упаковка продукта
|
|
|
|
Сгущенный антистатический мешок |
Сгущенная картонная коробка |
* Сила завода
|
Специализация: С более чем 10-летним опытом работы с прыжками MPO, JFOPT обладает профессиональным опытом и полным набором первоклассного оборудования (SUMIX/JRG/OPTOTEST),позволяет производить высококачественные и высокопроизводительные прыжки MPO. |
|
||||
|
Производственные мощности: JFOPT имеет 5 производственных линий и оборудования MPO для быстрого и эффективного производства большого количества прыжков MPO для удовлетворения потребностей клиентов. |
|
||||
|
Контроль качества: JFOPT применяет строгие меры контроля качества на каждом этапе, от сырья до производственных процессов, с профессиональной проверкой и мониторингом качества.Мы проводим 100% 3D интерферометров тестирования / возвращения потерь тестирования / конечного лица проверки для обеспечения качества продукции. |
|
||||
|
Стандартизация JFOPT может настраивать и строго соблюдать стандарты производства для прыжков MPO в соответствии с требованиями клиентов, обеспечивая согласованность и стабильность производительности продуктов. |
|
||||
|
Технологические инновации: JFOPT уделяет особое внимание технологическим инновациям и имеет профессиональную команду исследований и разработок, занимающуюся разработкой более продвинутых и более высокопроизводительных прыгунов MPO. |
|
||||
|
Сервис и техническая поддержка: JFOPT предоставляет комплексные услуги до и после продажи, включая технические консультации, рекомендации по продуктам и послепродажное обслуживание,для удовлетворения потребностей клиентов и обеспечения удовлетворенности клиентов. |
|
||||
* Частые вопросы и ответы - Что?
1Какие вопросы следует учитывать при настройке прыжков MPO?
Длина прыжка / Материал кабеля / Тип волокна и количество ядра / Мужские или женские разъемы / Стандарты потери вставки / Требования к цвету / Этикетки и запросы на настройку.
2Как мы обеспечим стабильные параметры для наших прыгунов?
Дзюкеры JFOPT MPO проходят 100% 3D-интерферометрическое тестирование и 100% тесты по потере вставки, обеспечивая стабильные параметры.
3- Сколько у нас времени на доставку?
У нас есть ежемесячная производственная мощность более 30 000 MPO-коннекторов, что обеспечивает быструю доставку.
4Какие другие продукты, связанные с MPO, мы предлагаем?
В дополнение к MPO прыгунам, мы также производим MPO-обратные, MPO-аттенуаторы, MPO-мужские-женские адаптеры, MT-прыгуны и другие продукты, связанные с MPO.
