Место происхождения:
Китай
Фирменное наименование:
JFOPT
Сертификация:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Номер модели:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH Изменение полярности A/B
Свяжитесь мы

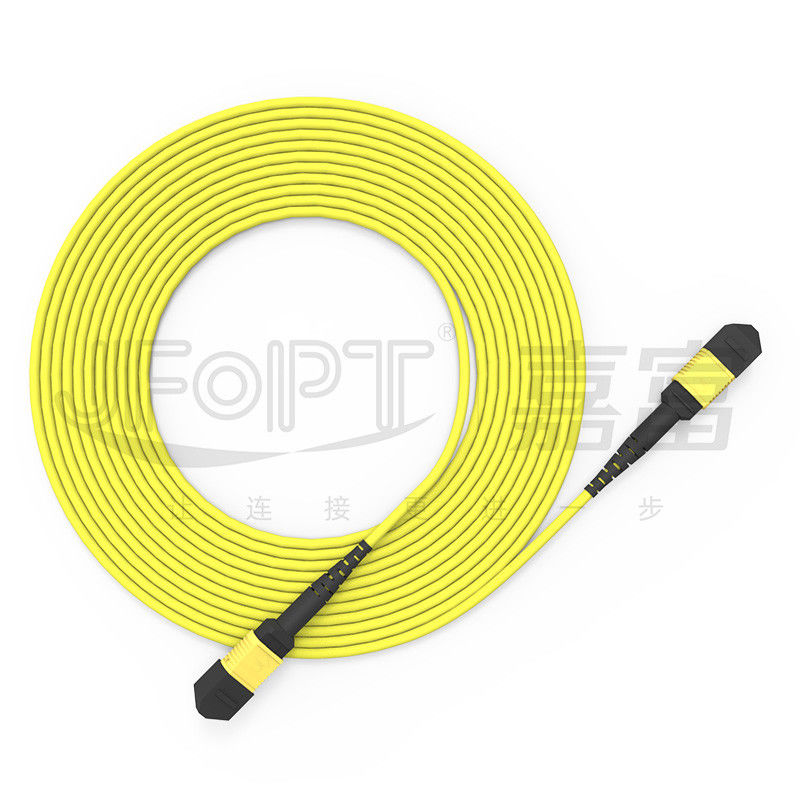

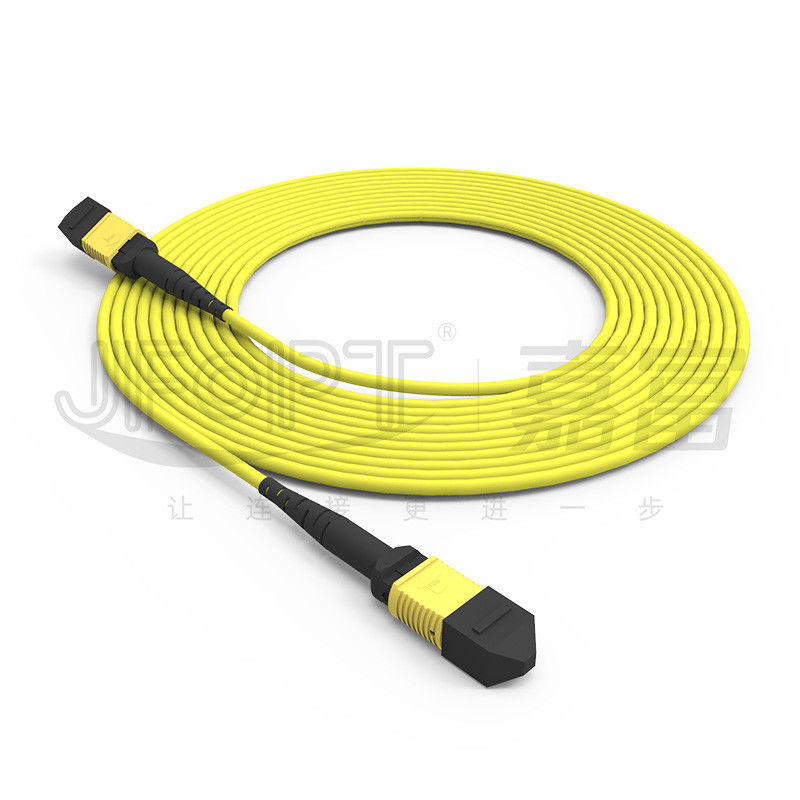

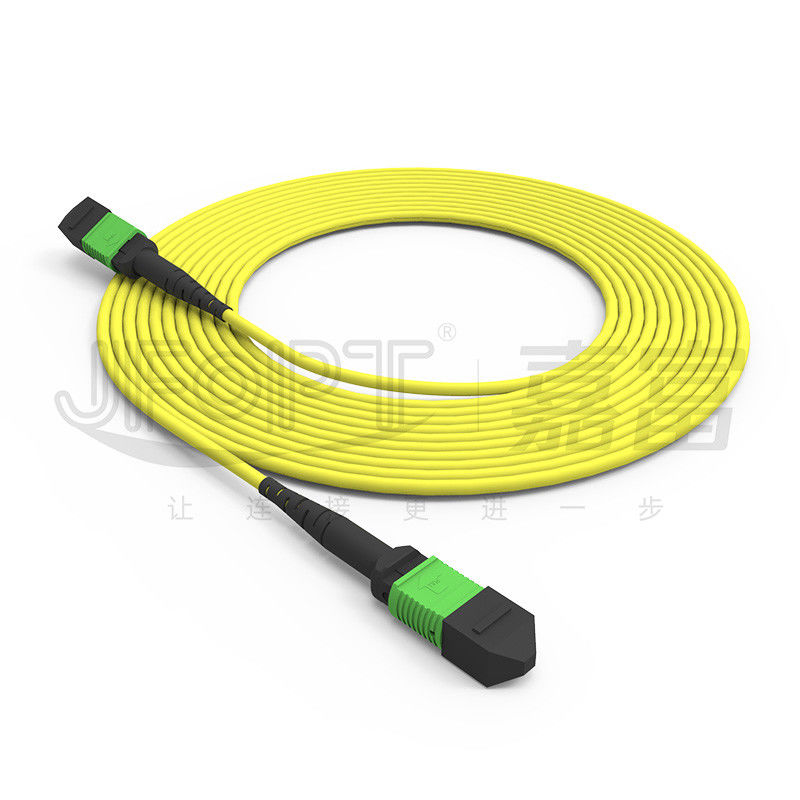

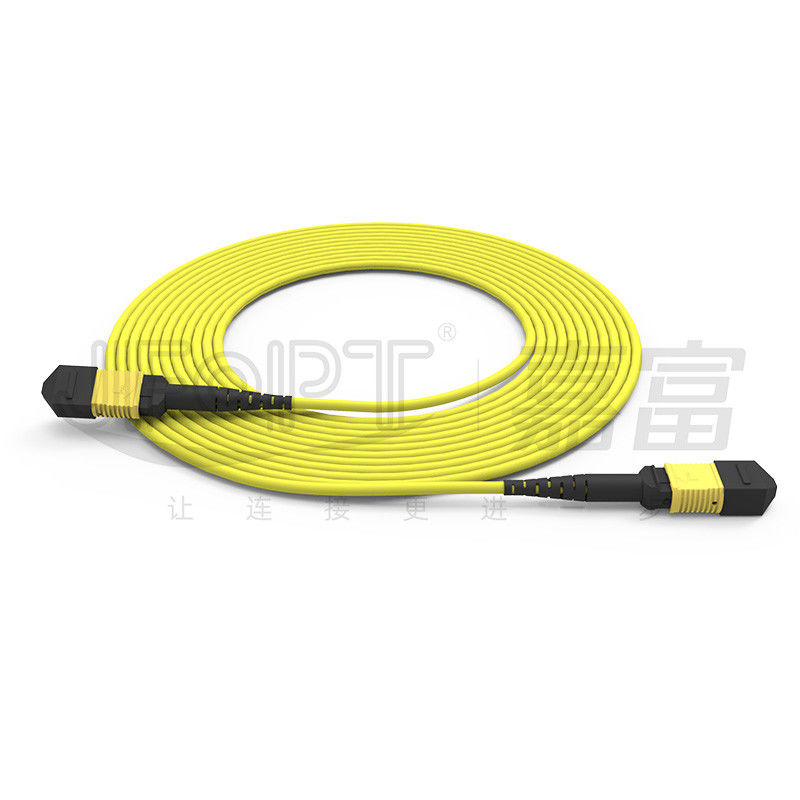

MPO-MPO 12-ядерный однорежимный G657A1/G657A2 3.0 LSZH A/B Reversal Polarity Trunk Patch Cord
В сложных системах проводки в центре обработки данных часто возникает проблема неправильной полярности MPO-спуска, что может привести к неудачным соединениям,задержки в строительстве на месте и превышение бюджетных расчетовJFOPT представила 12-ядерный MPO-джампер с обратным полярным движением, чтобы полностью решить эту проблему.Этот MPO прыжок с обратным полярностью позволяет бесшовный переключение между A и B полярности, обеспечивающий большую гибкость в оптическом кабеле и уменьшающий сложность проводки.и вы можете легко переключаться между A и B полярности, толкая корпус назад, используя передвижные клавиши K для извлечения или сокрытия, делая обратный полярный процесс простым и без проблем.Вы можете устранить разочарования, вызванные неправильными полярностями и без усилий решить эти проблемы.
* Особенности
|
①Обратная полярность A/B |
②Не требуется никаких инструментов, чтобы изменить ситуацию |
||||
|
|
|
||||
|
③Не нужно снимать корпус во время переворачивания |
④Гибкая проводка, уменьшающая сложность строительства на месте |
||||
|
|
|
||||
|
⑤Однорежимные опции: G657A1/G657A2; Многорежимные опции: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Заявки
1- Проводка в комнате центра обработки данных.
2.40G/100G системы оптической связи, QSFP оптические модули.
3Системы волоконно-оптической связи, кабельные сети телевидения, телекоммуникационные сети.
4Местные сети (LAN), широкомасштабные сети (WAN), FTTx.
* Параметры соединителя MPO
|
Тип соединителя |
Потеря вставки |
Возвратные потери |
|||
|
Типичный |
Максимальная |
||||
|
Коннектор MPO |
Стандарт SM |
0.2 дБ |
00,75 дБ |
APC≥60 дБ |
|
|
SM Низкие потери |
0.1 дБ |
0.35 дБ |
|||
|
Стандарт MM |
0.2 дБ |
00,6 дБ |
PC≥25 дБ |
||
|
НМ Низкие потери |
0.1 дБ |
0.35 дБ |
|||
|
Мужчина/женщина |
Мужчина: с пин, Женщина: без пин |
||||
* 3D геометрические параметры
|
Положения |
Макс |
Минуты |
||
|
Радиус кривизны (мм) |
X |
2000 |
- 10 тысяч. |
|
|
Y |
- |
5 |
||
|
Угол (°) |
X |
0.15 |
-Нет.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-Нет.2 |
||
|
Радиус кривизны оптического ядра (мм) |
- |
1 |
||
|
Высота волокна (нм) |
3500 |
1000 |
||
|
Разница в высоте соседних волокон (нм) |
500 |
Никаких |
||
|
Максимальная отрицательная соплановая (нм) |
300 |
Никаких |
||
* Параметры оптического кабеля
|
Положение |
Параметр |
|||
|
Тип волокна |
Необязательно G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Количество волокон |
Факультативно 8/12/16/24 |
|||
|
Сильный член |
Арамидная пряжа |
|||
|
Материал верхней куртки |
Необязательно LSZH/PVC/TPU |
|||
|
Диаметр верхней куртки |
30,0 мм |
|||
|
Цвет верхней куртки |
Желтый / Оранжевый / Зеленый / Хизер Вайолет / Настройка |
|||
|
Прочность на тягу (долгосрочная) |
80N |
|||
|
Прочность на тягу (краткосрочная) |
150N |
|||
|
Устойчивость к раздавлению (долгосрочная) |
100 Н/см |
|||
|
Устойчивость к раздавлению (краткосрочная) |
500 Н/см |
|||
|
Минимальный радиус изгиба (динамический) |
20D |
|||
|
Минимальный радиус изгиба (статический) |
10D |
|||
|
Операционная температура |
-20~60°C |
|||
|
Температура хранения |
-20~60°C |
|||
|
Огневой рейтинг |
Факультативный номер ОФН/ОФНР/ОФНП |
|||
|
Положение |
Параметр |
|||
|
Тип волокна |
Необязательно G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Количество волокон |
2 ~ 12 |
|||
|
Сильный член |
Арамидная пряжа |
|||
|
Материал верхней куртки |
Необязательно LSZH/PVC/TPU |
|||
|
Диаметр верхней куртки |
2.5х5.0 мм |
|||
|
Цвет верхней куртки |
Желтый / Оранжевый / Зеленый / Хизер Вайолет / Настройка |
|||
|
Прочность на тягу (долгосрочная) |
100N |
|||
|
Прочность на тягу (краткосрочная) |
200N |
|||
|
Устойчивость к раздавлению (долгосрочная) |
200 Н/см |
|||
|
Устойчивость к раздавлению (краткосрочная) |
500 Н/см |
|||
|
Минимальный радиус изгиба (динамический) |
50 мм |
|||
|
Минимальный радиус изгиба (статический) |
30 мм |
|||
|
Операционная температура |
-20~60°C |
|||
|
Температура хранения |
-20~60°C |
|||
|
Огневой рейтинг |
Факультативный номер ОФН/ОФНР/ОФНП |
|||
*Выбор цвета корпуса соединителя
|
Коннектор MPO |
||||
|
СМ |
Зеленый |
Желтый |
||
|
Справочный номер цвета PANTONE 2270C |
Справочный номер цвета PANTONE 100C |
|||
|
|
|
|||
|
ММ |
Бежевый |
Аква |
||
|
Справочный цвет PANTONE 7534C |
Справочный цвет номер PANTONE 2226C |
|||
|
|
|
|||
|
Виолетка |
- |
|||
|
Справочный номер цвета PANTONE 7641C |
||||
|
|
||||
* Опции загрузки
|
Ботинки MPO |
||||
|
Тип |
Спецификация |
Применимый кабель |
Снимок |
Рисунки |
|
Круглый сапог |
3.0 длина багажника 33 мм |
3.0/3.2 |
|
|
|
3.0 длина багажника 17 мм |
3.0/3.2 |
|
|
|
|
4.0 длина багажника 33 мм |
3.8/4.0 |
|
|
|
|
Квадратные ботинки |
3.0 длина багажника 25 мм |
3.0/3.2 |
|
|
|
4.0 длина багажника 17 мм |
3.8/4.0 |
|
|
|
|
Шнурка с кабелем |
2.5*5.0 длина ботинка 22 мм |
2.5 на 5.0 |
|
|
|
Ботинки из ленточных волокон |
Длина ботинка из волокон ботинка 19 мм |
Голые ленточные волокна |
|
|
* Операция с взаимозаменяемой полярностью
* Выбор полярности
|
12F Шнур пластыря |
||||
|
|
* Упаковка продукта
|
|
|
|
Сгущенный антистатический мешок |
Сгущенная картонная коробка |
* Сила завода
|
Специализация: JFOPT специализируется на производстве прыжков MPO уже более 10 лет. Благодаря профессиональным технологиям и полному набору оборудования первоклассного бренда (SUMIX/JRG/OPTOTEST), она может производить высококачественные,высокопроизводительные прыгуны MPO. |
|
||||
|
Производственные мощности: JFOPT имеет 5 производственных линий MPO, что позволяет быстро и эффективно производить большое количество магистральных кабелей MPO для удовлетворения потребностей клиентов. |
|
||||
|
Контроль качества: JFOPT применяет строгие меры контроля качества на каждом этапе, от закупки сырья до производственных процессов, с профессиональной проверкой и мониторингом качества.Мы проводим 100% 3D интерферометрные испытания/IL&RLtesting/инспекцию конечной стороны для обеспечения качества продукции. |
|
||||
|
Установление стандартов: JFOPT может сформулировать и строго реализовать стандарты производства MPO-самолетов в соответствии с потребностями пользователей, чтобы обеспечить согласованность продукта и стабильность производительности. |
|
||||
|
Технологические инновации: JFOPT фокусируется на технологических инновациях и имеет профессиональную команду исследований и разработок для непрерывной разработки прыжков MPO с более продвинутыми функциями и более высокой производительностью. |
|
||||
|
Сервис и техническая поддержка: JFOPT предоставляет всеобъемлющие предпродажные и послепродажные услуги, включая технические консультации, рекомендации по продуктам, послепродажное обслуживание и т.д.для удовлетворения потребностей клиентов и обеспечения удовлетворенности клиентов. |
|
||||
* Частые вопросы и ответы - Что?
1Какие вопросы следует учитывать при настройке прыжков MPO?
Длина прыжка / Материал кабеля / Тип волокон и количество волокон / Мужские или женские соединители / Стандарты потери вставки / Требования к цвету / Этикетки и запросы на настройку.
2Как мы обеспечим стабильные параметры для наших прыгунов?
Дзюкеры JFOPT MPO проходят 100% 3D-интерферометрическое тестирование и 100% IL&RL-тестирование, обеспечивая стабильные параметры.
3- Сколько у нас времени на доставку?
У нас есть ежемесячная производственная мощность более 30 000 MPO-коннекторов, что обеспечивает быструю доставку.
4Какие другие продукты, связанные с MPO, мы предлагаем?
В дополнение к MPO прыгунам, мы также производим MPO петли, MPO аттенюаторы, MPO мужского на женский адаптеры, MT прыгуны, и другие MPO связанные продукты.
