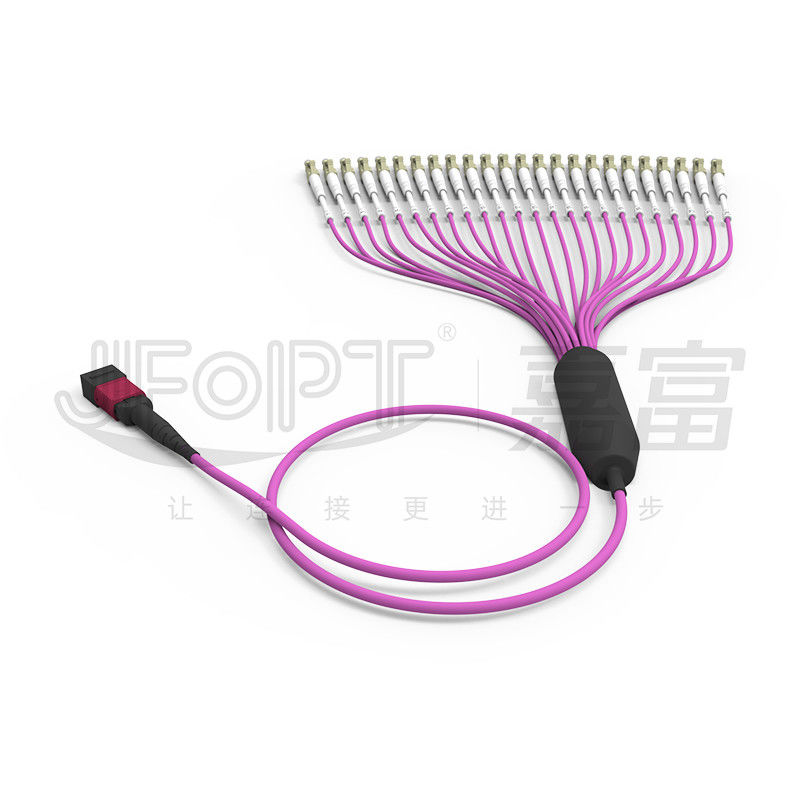

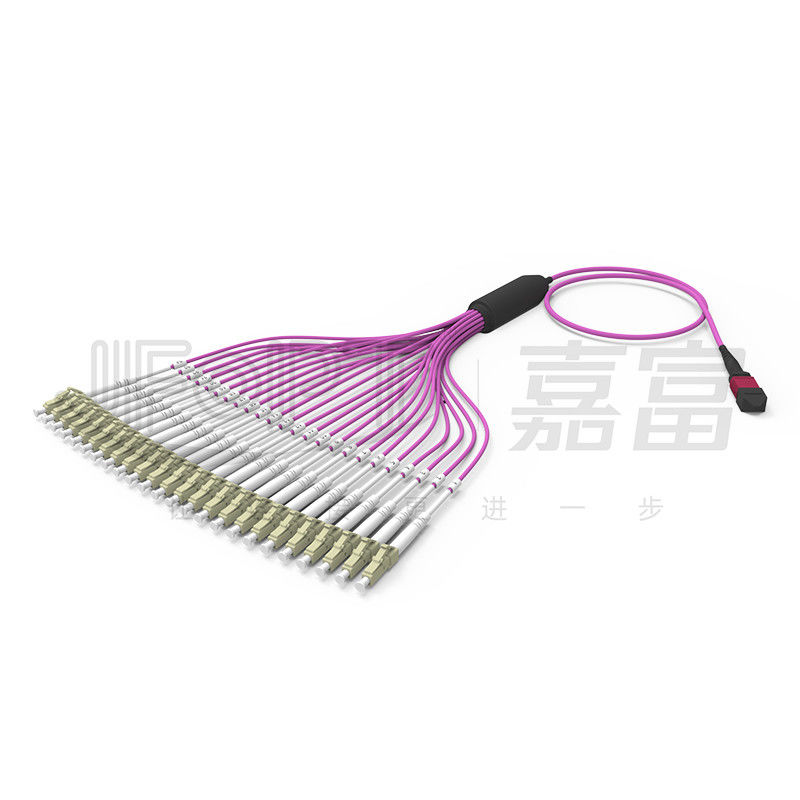

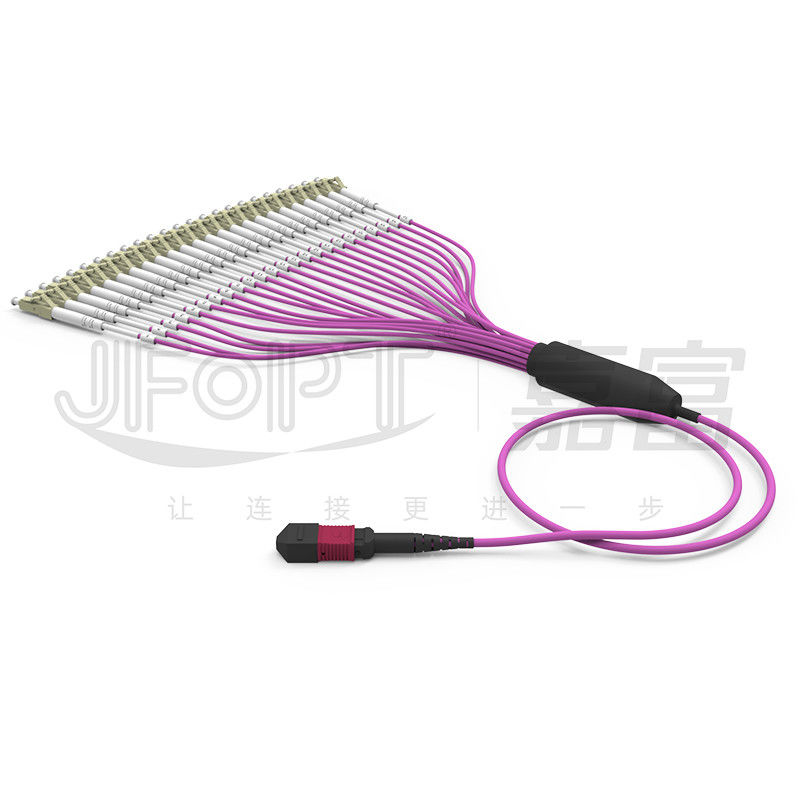

Мультимодный OM4 24-ядерный MPO к LC волоконно-волоконному кабелю LSZH для высокой плотности центра обработки данных

Длины ветвей могут быть настроены на вытянутые или равные длины

-

-

Тип соединителя

Потеря вставки

Возвратные потери

Типичный

Максимальная

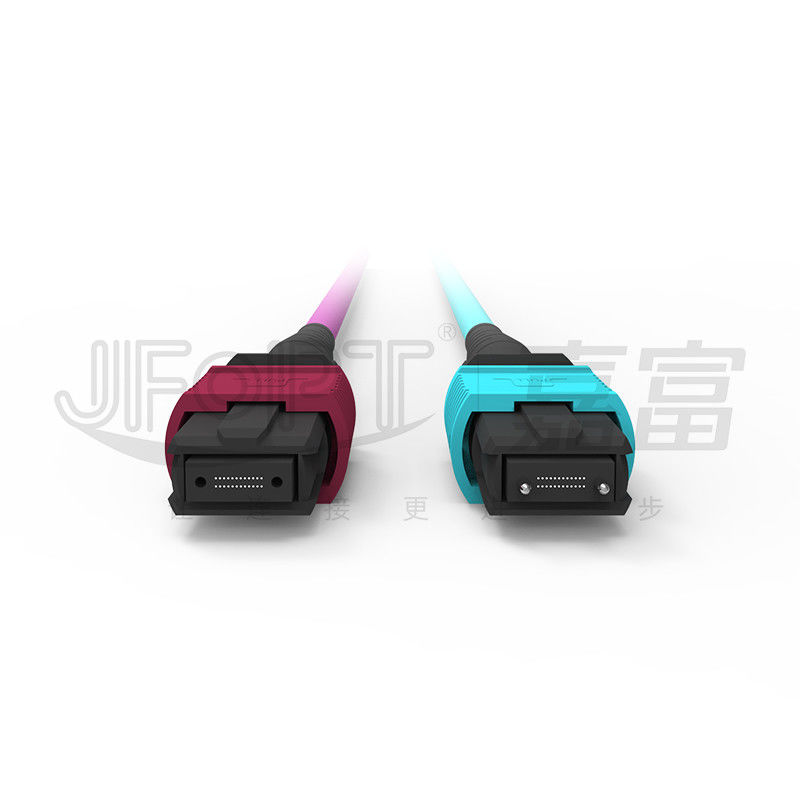

Коннектор MPO

Стандарт SM

0.2 дБ

00,75 дБ

APC≥60 дБ
PC≥50 дБ

SM Низкие потери

0.1 дБ

0.35 дБ

Стандарт MM

0.2 дБ

00,6 дБ

PC≥25 дБ

НМ Низкие потери

0.1 дБ

0.35 дБ

Мужчина/женщина

Мужчина: с пин, Женщина: без пин

Характеристики соединителя

Тип соединителя

LC

Тип конечного лица

Однорежимный: UPC/APC; многорежимный: UPC

Тип железной проволоки

Керамическая ферруля из циркония класса A

Цвет корпуса соединителя

Синий/зеленый/бежевый/аква/фиолетовый/каменный

Потеря вставки

≤ 0,3 dB/≤ 0,2 dB/≤ 0,15 dB

Возвратные потери

Однорежимный: UPC≥50dB; APC≥60dB; мультимодный: ≥25dB

Повторяемость

≤ 0,2 дБ

Взаимозаменяемость

≤ 0,2 дБ

Положения

Макс

Минуты

Радиус кривизны (мм)

X

2000

- 10 тысяч.

Y

-

5

Угол (°)

X

0.15

-Нет.15

Y ((APC)

8.2

7.8

Y ((PC)

0.2

-Нет.2

Радиус кривизны оптического ядра (мм)

-

1

Высота волокна (нм)

3500

1000

Разница в высоте соседних волокон (нм)

500

Никаких

Максимальная отрицательная соплановая (нм)

300

Никаких

Проект

Параметры

Тип волокна

Необязательно: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5

Количество волокон

Факультативно: 8/12/16/24

Сильный член

Арамидная пряжа

Материал верхней куртки

Необязательно: LSZH / PVC / TPU

Диаметр верхней куртки

30,0 мм

Цвет верхней куртки

Желтый / Оранжевый / Аква / Мажента / По заказу

Прочность на тягу (долгосрочная)

80N

Прочность на тягу (краткосрочная)

150N

Устойчивость к раздавлению (долгосрочная)

100 Н/см

Устойчивость к раздавлению (краткосрочная)

500 Н/см

Минимальный радиус изгиба (динамический)

20D

Минимальный радиус изгиба (статический)

10D

Операционная температура

-20~60°C

Температура хранения

-20~60°C

Огневой рейтинг

Факультативно: ОФН / ОФНР / ОФНП

Коннектор MPO

СМ

Зеленый

Желтый

Справочный номер цвета PANTONE 2270C

Справочный номер цвета PANTONE 100C

ММ

Бежевый

Аква

Справочный цвет PANTONE 7534C

Справочный цвет номер PANTONE 2226C

Виолетка

-

Справочный номер цвета PANTONE 7641C

Структура главного кабеля

Фанут с одинаковой длиной

Фанут с неравными длинами

Фанут 0,9 мм ветвь

Fanout 2,0/3,0 мм ветвь

Сгущенный антистатический мешок

Сгущенная картонная коробка

Профессионализм:

JFOPT занимается производством прыжков MPO уже более 10 лет, обладая профессиональным опытом и полным набором первоклассного оборудования (SUMIX/JRG/OPTOTEST),может производить высококачественные и высокопроизводительные прыжки MPO..

Производственные мощности:

JFOPT имеет 5 производственных линий и оборудования MPO, что позволяет быстро и эффективно производить большое количество прыжков MPO для удовлетворения потребностей клиентов.

Контроль качества:

В JFOPT действуют строгие меры контроля качества, включая заводскую инспекцию конца и 100%-ное тестирование, с использованием профессионального оборудования для испытаний для обеспечения стабильной производительности передачи.

Стандартизация

JFOPT применяет строгие меры контроля качества, включая профессиональные испытания качества и мониторинг на каждом этапе от закупки сырья до производственных процессов.Мы проводим 100% 3D-тестирование помех, испытания потерь вставки и проверка конечной поверхности для обеспечения качества продукта.

Технологические инновации:

JFOPT уделяет особое внимание технологическим инновациям и имеет профессиональную команду исследований и разработок, которая постоянно разрабатывает более продвинутые и более высокопроизводительные прыжки MPO.

Сервис и техническая поддержка:

JFOPT предоставляет комплексные предпродажные и послепродажные услуги, включая технические консультации, рекомендации по продуктам и послепродажный ремонт.для удовлетворения потребностей клиентов и обеспечения удовлетворенности клиентов.
